이후 버전의 조립품 파일로 작업하려면

이전 버전의 Inventor에서 이후(최신) 버전의 Inventor 조립품 파일을 참조하는 방법을 설명합니다.

이후 Inventor 파일을 참조하려면 사용 중인 Inventor 버전에 대한 최신 업데이트가 설치되어 있어야 합니다. 업데이트는 Autodesk 데스크탑 앱을 통해서나 https://manage.autodesk.com에서 다운로드할 수 있습니다. 더 이상 지원되지 않는 이전 버전의 Inventor에 대해서는 업데이트가 제공되지 않습니다.

이후 버전의 조립품 파일을 배치하거나 열려면

이 워크플로우에서는 조립품 파일에서 이후 버전의 조립품 파일에 대한 참조를 작성합니다.

1. 다음 방법으로 이후 버전의 조립품 파일을 열거나 배치합니다.

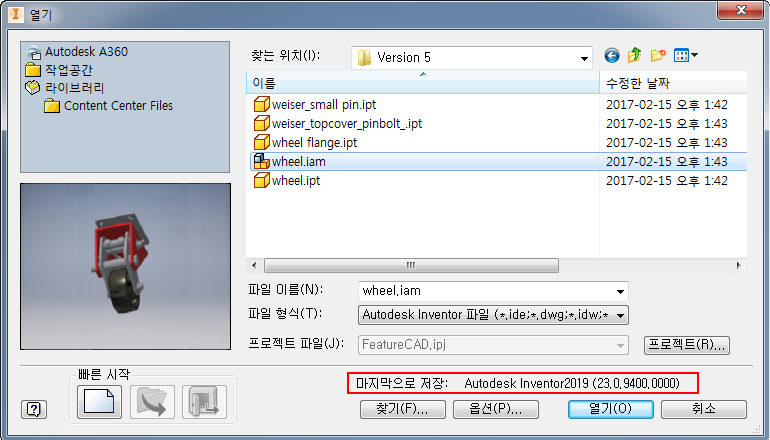

   • 파일 열기를 선택합니다.
   • 조립품 파일의 리본에서 조립 탭 구성요소 패널 배치를 클릭합니다.
2. 열려는 이후 버전의 조립품 파일(.iam)을 찾아서 선택합니다.



3. 필요에 따라 옵션을 클릭하여 파일 옵션 대화상자를 열고 설계 뷰 및 위치 표현을 지정합니다. 확인을 클릭합니다.

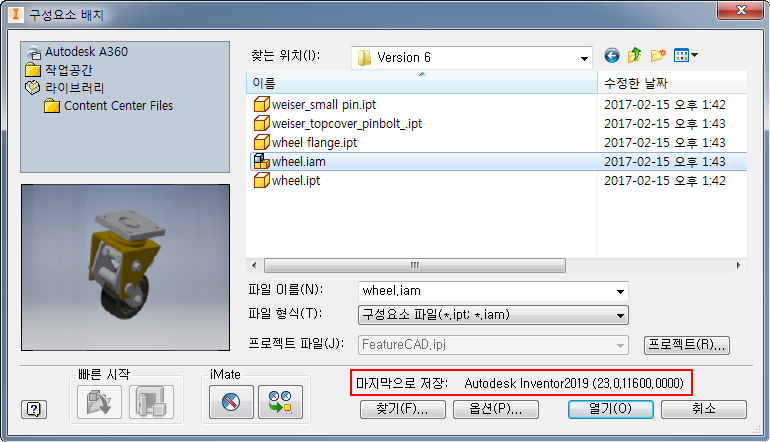

4. 구성요소 배치 대화상자에서 열기를 클릭합니다. 솔리드 및 곡면 본체가 작성됩니다.

   필요에 따라 여러 복제를 배치할 수 있습니다.

결과 파일

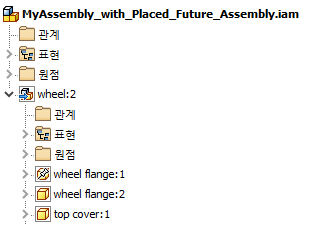

• 검색기에 참조된 이후 버전 파일이 표시됩니다. 구성요소 노드는 Inventor 원시 구성요소와 다릅니다.



• 검색기 노드에서 마우스 오른쪽 클릭 메뉴 옵션인 표현 편집을 통해 배치된 이후 버전 파일의 표현을 변경할 수 있습니다.
• 상황에 맞는 메뉴 옵션인 구성요소 전체 대체를 사용하여 검색기 노드에서 배치된 이후 버전 파일을 다른 구성요소로 대체할 수 있습니다. 구성요소를 이후 버전 파일로 대체할 수는 없습니다.

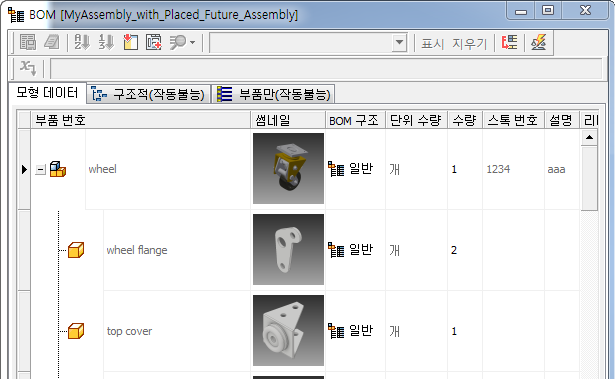

• BOM에 조립품에서 참조된 구성요소가 표시됩니다.

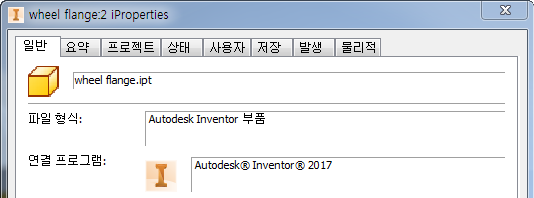

• 이후 버전 부품의 iProperties를 사용할 수 있습니다.



• 같은 버전의 모든 Inventor 설치에서 조립품을 저장하고 다시 열 수 있습니다.

이후 버전의 조립품 파일을 파생하려면

이 워크플로우에서는 부품 파일에서 이후 버전의 조립품 파일에 대한 참조를 작성합니다.

1. 부품 파일에서 리본의 관리 탭 삽입 패널 파생 을 클릭합니다.
2. 열려는 이후 버전의 조립품 파일(.iam)을 찾아서 선택합니다.



3. 필요에 따라 옵션을 클릭하여 파일 옵션 대화상자를 열고 설계 뷰 및 위치 표현을 지정합니다. 확인을 클릭합니다.
4. 파일 열기 대화상자에서 열기를 클릭합니다. 솔리드 및 곡면 본체가 작성됩니다.

결과 파일

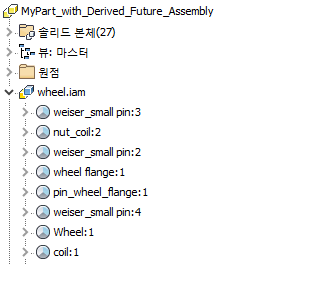

• 검색기에 참조된 이후 버전 파일이 표시됩니다.



• 파생 조립품 피쳐를 편집할 수 있습니다.
• 같은 버전의 모든 Inventor 설치에서 파일을 저장하고 다시 열 수 있습니다.
