단순화 도구를 사용하여 설계 프로세스 전반에서 보다 빠르게 참조하기 위해 모형 복잡도를 줄입니다.

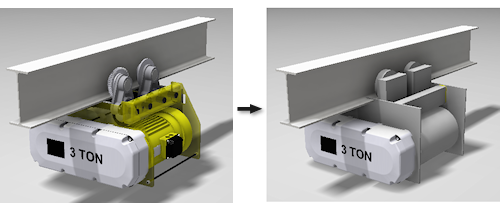

조립품에 대한 부품(.ipt) 파일에 제공된 모든 상세 정보를 표시할 필요가 없으면 마운팅 점과 같은 중요 정보만으로 조립품의 간단한 뷰 표현을 작성합니다. 단순화 도구를 사용하여 설계 프로세스 전반에서 보다 쉽고 빠르게 참조하기 위해 모형 복잡도를 줄입니다.
예를 들어, 모형을 단순화하여 다음을 수행할 수 있습니다.
- 고객과 모형을 공유하면서 리버스 엔지니어링의 가능성을 없애기 위해 지적 재산권을 제거합니다.
- 성능을 높입니다.
워크플로우 개요
- 조립품(.iam) 파일을 엽니다. 조립 탭에서 단순화 패널을 찾습니다.
- 뷰 단순화를 클릭하고 단순화된 버전에 포함할 구성요소를 지정합니다.
- 덮개 정의를 사용하여 복잡한 형상을 대체합니다.
- 준비가 되면 단순화된 부품 작성을 사용하여 구성요소를 단순화된 부품 하나로 결합합니다.
원시 Revit(RFA) 패밀리 파일을 작성하는 워크플로우를 확인하려면 여기를 클릭하십시오 .
