도면 파일의 설계 뷰 표현을 사용하려면

설계 및 도면 뷰 간 관계를 관리하여 다양한 프로세스 혜택을 얻기 위한 옵션입니다.

설계 뷰 표현은 조립품 환경에서 작성되어 조립품 표시 상태를 유지합니다. 조립품의 도면 뷰를 작성할 때 조립품에 정의된 설계 뷰 표현을 선택할 수 있습니다.

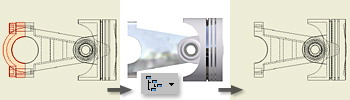

설계 뷰 표현과 도면 뷰 사이의 연관을 작성할 수도 있습니다. 도면 뷰와 설계 뷰 표현을 연관시키면 조립품 환경에서 설계 뷰 표현이 변경될 때 도면 뷰가 자동으로 업데이트됩니다.

설계 뷰 표현과 도면 뷰 사이의 연관 작성

뷰 작성 지침

주석 작성 및 유지 지침

설계 뷰 표현을 사용하여 성능 향상

조립품 위치 표현을 사용하여 도면 뷰 작성

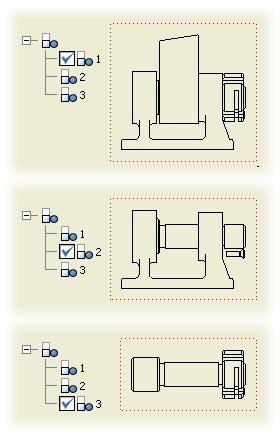

위치 표현은 조립품의 운동 "스냅샷"을 캡처하여 다양한 구성으로 구성요소를 표시합니다. 조립품에는 여러 위치 표현을 저장할 수 있습니다. 기본 도면 뷰를 작성할 때에는 이름별로 위치 표현을 지정할 수 있습니다. 작성된 뷰는 위치 표현에 연관적이기 때문에 표현의 변경 사항을 반영하여 업데이트됩니다.

  1. 도면을 작성하거나 엽니다.
  2. 리본에서 뷰 배치 탭 작성 패널 기준을 클릭합니다.
  3. 도면 뷰 대화상자에서 모형 파일을 선택합니다.
  4. 구성요소 탭의 위치 리스트에서 위치 표현을 선택합니다.
  5. 도면 뷰 대화상자에서 다른 옵션을 설정하고 확인을 클릭합니다.

도면 뷰의 설계 뷰 표현 변경

조립품의 도면 뷰를 작성할 때 조립품에 정의된 설계 뷰 표현을 선택할 수 있습니다. 연관 확인란을 선택하여 설계 뷰 표현과 도면 뷰 사이의 연관을 작성할 수도 있습니다.

주: 개인 설계 뷰 표현은 도면 뷰와 연관되지 않습니다.

뷰를 배치하고 나면 도면 뷰의 설계 뷰 표현과 해당 관계를 변경할 수 있습니다.

  1. 도면 뷰를 마우스 오른쪽 버튼으로 클릭하고 뷰 편집을 클릭합니다.
  2. 도면 뷰 대화상자에서 설계 뷰 표현을 변경합니다.

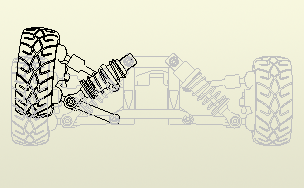

세부 수준 표현을 사용하여 조립품 도면 작성

맨 위 단계 조립품의 도면을 작성할 때 세부 수준 표현을 사용하여 메모리에 로드되는 파일 수를 줄일 수 있습니다.

도면 뷰를 작성할 때 세부 수준 표현을 선택할 수 있습니다. 억제된 구성요소는 도면 뷰 계산에 포함되지 않습니다.

뷰를 작성한 후 도면 뷰를 편집하고 다른 세부 수준 표현을 선택할 수 있습니다.

  1. 리본에서 뷰 배치 탭 작성 패널 기준을 클릭합니다.
  2. 도면 뷰 대화상자에서 모형 파일을 선택합니다.
  3. 뷰에 표시할 세부 수준을 선택합니다.
  4. 도면 뷰 대화상자에서 다른 설정을 지정한 후 확인을 클릭합니다.
