변환에 관한 유용한 팁

1. 데이터 변환 준비

• 데이터 정리. 해석되지 않은 참조를 해석하거나 링크를 끊습니다.
• 응용프로그램 옵션 대화상자의 저장 탭에서 변환을 저장하도록 프롬프트를 켭니다.
• 변환되지 않은 데이터를 식별하는 방법은 다음과 같습니다.

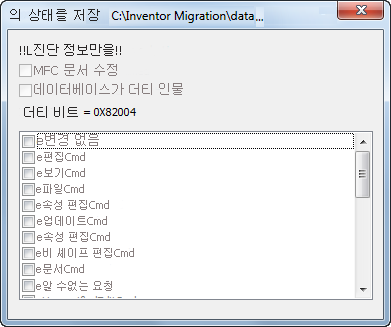

  • 플래그를 표시하려면 Autodesk Inventor 정보 대화상자에서 Ctrl + D를 클릭합니다.


    변환이 필요합니다.



    변환이 필요하지 않습니다.

• Inventor 메뉴 관리 변환이 활성화되었습니다.

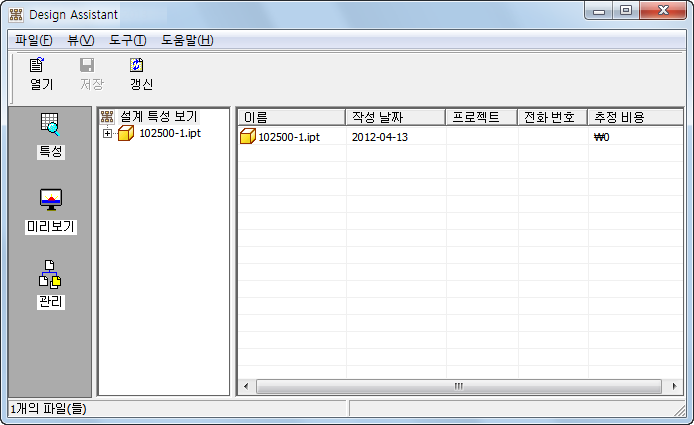

• Design Assistant에서 변환되지 않은 파일 리스트를 표시합니다.
  • 파일 또는 전체 폴더를 엽니다. Design Assistant에서 뷰를 선택하고 사용자화를 클릭하여 변환 필요라는 열을 추가합니다.


주: 뷰 상세 정보를 선택하여 특성 열을 봅니다.

Design Assistant의 파일은 Inventor에서 직접 열 수 있습니다.

2. 요청 시 변환 및 작업 스케쥴러

요청 시 변환 및 변환 명령

요청 시 변환은 새 릴리즈에서 파일을 열고 변경한 후 저장할 때 발생합니다.

• 데이터 파일을 백업해야 합니다.
• 상향식 변환:
  • 먼저 ipt를 변환한 다음 iam, idw 순으로 변환합니다.
• 변환 중인 세션에서는 계속 작업하지 마십시오. 변환 프로세스는 변환된 데이터와 변환되지 않은 데이터를 모두 메모리에 보관합니다.

작업 스케쥴러 변환

• .idw부터 변환을 시작하면 작업 스케쥴러는 자동으로 상향식으로 변환됩니다.
• 데이터 파일을 백업합니다.
• 작업 스케쥴러를 사용하면 전체 프로젝트를 변환할 수 있습니다. 자동 변환에서는 불가능한 작업입니다.
  • 시간 고려 사항
  • 시간이 있으면 전체 재생성을 켭니다.
  • 시간이 부족한 경우 다중 작업을 켭니다.

3. 변환: 설계 데이터 및 스타일

• 프로젝트 파일 폴더 옵션 경로를 수정합니다.
  • IPJ 파일 경로의 경로는 자동으로 올바른 위치를 가리키지 않습니다.
    • 기본 IPJ 경로는 문제가 없습니다.
    • 하드 코딩된 IPJ 경로는 변경해야 합니다.
• 사용자 스타일 라이브러리가 있으면 변환합니다.
  • Inventor 스타일 라이브러리 관리자 도구를 사용합니다.
  • 또는 수동으로 릴리즈 n에서 xml을 내보내고 릴리즈 n+1에서 xml을 가져옵니다.
  • 재질 및 색상 스타일을 Inventor 2013의 재질 및 모양 라이브러리로 변환합니다. 자세한 내용을 보려면 여기를 클릭하십시오.
• threads.xls 및 clearance.xls를 변환합니다.
  • 방법 1(사용자화가 많은 경우):
    • 이전 버전의 Threads.xls를 사용하고 새 버전의 Threads.xls에서 새 컨텐츠를 이전 버전의 Threads.xls에 추가합니다.
  • 방법 2(사용자화가 적은 경우):
    • 새 버전의 Threads.xls를 사용하고 이전 버전의 Threads.xls에서 사용자화된 컨텐츠를 새 버전의 Thread.xls로 복사합니다.

4. 변환 마법사

• 시작 메뉴에는 다음과 같은 두 가지 변환 마법사가 있습니다.
  • 이러한 마법사를 사용하여 스타일 또는 리소스를 변환합니다.

• 주요 차이점:
  • 도면 자원 전송 마법사(.idw → . idw)
    • 경계/제목 블록 및 도면 간의 기호를 이동하거나 대체합니다.
    • 세 도구 중 하나만 도면 전용입니다.
  • 스타일 라이브러리 관리자(.xml → .xml)
    • 도면 스타일에 제한되지 않고 색상 및 재질도 처리‏‏
    • 스타일 라이브러리 간에 도면 스타일(.xml 파일)을 이동하고 새 스타일 라이브러리도 작성합니다.
    • 주로 변환 용도로 사용
  • 제한 사항: 이러한 두 가지 도구를 사용하면 다음을 수행할 수 없습니다.
    • 배치 모드에서 기존 치수의 치수 스타일 대체
    • 다른 이름으로 제목 블록에 대한 제목 블록 스왑
