부품, 조립품, 프리젠테이션 및 도면 파일의 구조와 사용 방법을 이해합니다.
기존 파일을 열어도 되고, 템플릿을 사용하여 새 파일을 시작할 수도 있습니다. 템플릿을 보려면 응용프로그램 메뉴
새로 만들기를 클릭합니다. 새 파일 대화상자에서 단위가 미리 정의되어 있는 템플릿을 응용프로그램의 파일 형식으로 사용할 수 있습니다. 대화상자의 탭에는 여러 가지 표준이 포함되어 있습니다.
템플릿에는 부품 데이터 같은 특성 정보와 도면 뷰가 포함될 수 있습니다. 특성을 통해 파일에 저장된 정보를 볼 수 있습니다.
현재 일부 작업은 중단할 수 없으며 일부 작업은 Esc 키를 누르더라도 즉시 응답하지 않습니다. 취소가 완료되면 메시지가 표시됩니다.
템플릿 저장 폴더
- Windows 7, Windows 8 및 Windows 10®: C:\Users\Public\Documents\Autodesk\Inventor LT(버전 번호)\Templates
Templates 폴더의 하위 폴더는 새 파일 열기 대화상자에서 탭으로 표시됩니다.
Templates 디렉토리에서 사용자 템플릿을 작성하여 저장할 수 있습니다.
부품 파일(.ipt)
부품 파일을 열 때에는 부품 환경에 있습니다. 부품 명령은 서로 결합하여 부품을 구성하는 스케치, 피쳐 및 본체를 조작합니다.
대부분의 부품은 스케치로 시작됩니다. 스케치는 피쳐 및 피쳐를 작성하는 데 필요한 모든 형상(예: 스윕 경로 또는 회전축)의 프로파일입니다.
부품 모형은 피쳐의 집합입니다. 필요한 경우 다중 본체 부품 파일의 솔리드 본체는 피쳐를 공유할 수 있습니다. 스케치 구속조건은 평행 및 직각과 같은 형상 관계를 제어합니다. 치수는 크기를 제어합니다. 이 방법을 통칭하여 파라메트릭 모델링이라고 합니다. 모형의 크기 및 쉐이프를 제어하는 치수 매개변수 또는 구속조건을 조정하고 수정 사항의 영향을 자동으로 표시할 수 있습니다.

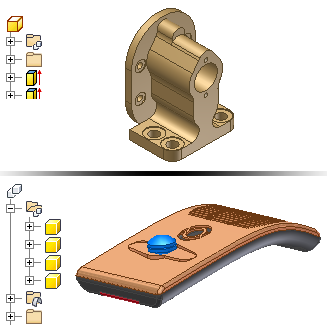

다음 이미지는 이미지의 위쪽 반에 단일 본체 부품을 표시하고 이미지의 아래쪽 반에 다중 본체 부품을 표시합니다. 각 이미지에 다른 부품 아이콘이 사용됩니다.
도면 파일(.idw, .dwg)
모형을 작성한 후 도면을 작성하여 설계를 문서화할 수 있습니다. 도면에서 하나 이상의 도면 시트에 모형 뷰를 배치합니다. 그런 다음 치수 및 기타 도면 주석을 추가하여 모형을 문서화합니다.
도면에 대한 시작점으로 사용할 템플릿은 표준 도면 파일 확장자(.idw, .dwg)를 가집니다.
