홈 탭에서 마스터 배럴의 사출 주입점을 설정한 다음 경계 조건 탭에서 하위 배럴의 위치를 설정합니다.
먼저 성형 공정을 멀티 배럴 열가소성 수지 사출 성형으로 설정했는지 확인합니다.

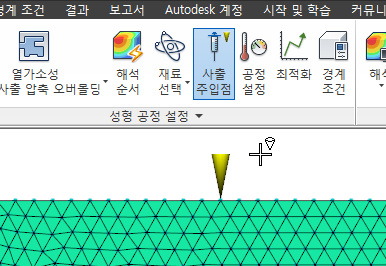

- 마스터 배럴 사출 주입점
-
)을 클릭합니다.
- 고분자가 사출되는 모델의 십자선 표시를 클릭하십시오.
- 모든 마스터 배럴 사출 주입점을 설정했으면 사출 주입점 콘에 있는 십자선 표시를 마우스 오른쪽 버튼으로 클릭하고 사출 주입점 설정 마침을 선택합니다.
홈 탭에서 설정한 각 사출 주입점은 해당 작동 조건을 사용자가
공정 설정에서 제공한 정보에서 가져오는 마스터 배럴입니다. 마스터 배럴 사출 주입점은 모든 성형 공정에서 사용되는 노란색 사출 콘 그림문자로 인식됩니다.

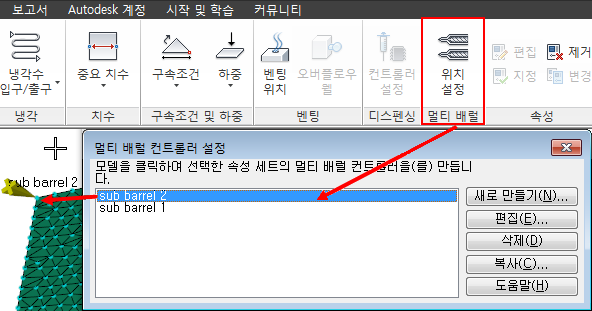

- 하위 배럴 사출 주입점
-
()을 클릭합니다.
- 새로 만들기를 클릭하여 새 하위 배럴을 만들거나, 기존 하위 배럴 목록에서 하나를 선택합니다.
- 하위 배럴 사출 주입점으로 지정할 모델을 클릭합니다.
팁: 러너, 게이트 또는 부품 속성을 가진 모든 빔, 삼각형 또는 4면체 요소의 절점에 하위 배럴 컨트롤러를 지정할 수 있습니다. 냉각관과 같은 다른 속성을 가진 요소의 절점에는 하위 배럴 컨트롤러를 지정할 수 없습니다.
하위 배럴 컨트롤러 그림문자의 모양은 마스터 배럴 그림문자와 약간 다릅니다. 쉽게 식별할 수 있도록 하위 배럴의 이름이 포함됩니다.
