하위 배럴 로그를 보려면

해석 중에 마스터 배럴과 각 하위 배럴에 대한 로그가 작성됩니다.

각 하위 배럴에 대한 화면 출력에는 배럴 성형 조건과 충전 및 보압 상태 진행 과정이 포함됩니다. 배럴이 공통적으로 가진 정보(예: 솔버 매개변수 및 재료 속성)는 마스터 배럴에 대한 화면 로그에 포함되며, 각 하위 배럴에 대해 반복되지 않습니다.

1. (도구 탭 > 자동화 패널 > 매크로 재생)을 클릭합니다.
2. C:₩Program Files₩Autodesk₩Moldflow Synergy 2019₩data₩commands₩(으)로 이동합니다.
3. mbarrellogs.vbs를 선택한 다음 열기를 클릭합니다.

   각 하위 배럴에 대해 해당 성형 조건 및 해석 정보가 포함된 텍스트 창이 열립니다. 각 창을 옆으로 옮기면 다음 하위 배럴 로그를 볼 수 있습니다.

하위 배럴 로그를 다시 보려면

vbs 스크립트를 실행하면 프로젝트 폴더에 저장된 텍스트 파일에 하위 배럴 로그가 작성됩니다.

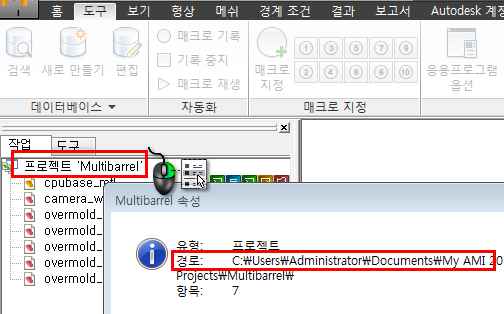

1. 프로젝트 이름을 마우스 오른쪽 버튼으로 클릭하고 드롭다운 메뉴에서 속성을 선택하여 프로젝트 위치를 결정합니다.



2. 프로젝트 파일로 이동하여 목록 아래의 텍스트 파일로 스크롤합니다.
