3D 압축 성형 해석의 경우 초기 충전은 메쉬 블록에 의해 표현됩니다.
초기 충전 메쉬는 부품 메쉬에서 해석 시작에 이미 충전된 절점을 정의합니다. 초기 충전 메쉬가 실제 충전 지오메트리를 사실적으로 표현하는지 확인하십시오. 시뮬레이션에서 부품 메쉬의 XY 측면 범위 내에 있는 초기 충전 요소만 고려됩니다.
편의를 위해, 부품에 상대적인 압축 방향으로 초기 충전 메쉬 간격띄우기를 만들어 해석을 시작하기 전에 부품 메쉬와 충전 메쉬가 중첩되지 않도록 합니다. 해석을 시작하면 솔버가 자동으로 초기 충전 메쉬를 제품 메쉬 위의 시작 위치로 이동합니다.
초기 충전(상단) 및 부품(하단) 메쉬
초기 형상 고정 또는 형상 변경 고분자 충전을 만들 수 있습니다. 초기 형상 고정 충전은 해석 시작 시에는 원래 모양을 유지했다가, 압축 시에는 캐비티 충전을 따릅니다. 초기 형상 변경 고분자 충전은 압축 시작 시 캐비티 공간을 드롭 및 드레이프합니다. 압축 시작 시 캐비티 형상을 따르는 정도는 지오메트리와 메쉬 밀도(부품 및 초기 충전 모두의)에 따라 달라집니다. 메쉬 밀도가 높을수록 초기 충전이 캐비티 형상을 더 잘 따르지만, 해석에 시간이 더 오래 걸립니다.
주: 섬유 충전 재료와 초기 형상 변경 충전을 선택하면 변형에 따라 로컬 표면 배향을 따르도록 초기 섬유 배향이 자동으로 변경됩니다. 변형된 초기 충전의 섬유 배향을 보려면 첫 번째 시간 단계에서 평균 섬유 배향 결과를 보십시오.

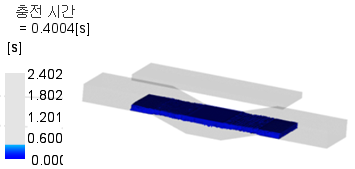

압축 시작 시의 초기 형상 고정 충전

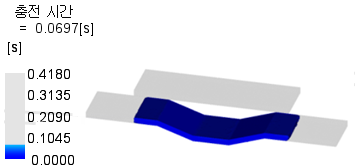

압축 시작 시의 초기 형상 변경 충전
