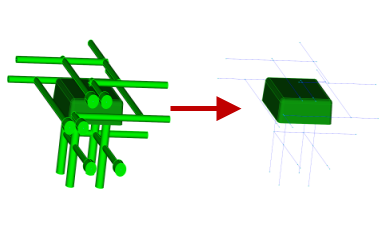

가져온 3D CAD 냉각 채널 본체에서 중심선 곡선을 추출합니다. 이러한 곡선을 사용하여 대부분의 냉각관을 모델링하는 데 사용되는 빔 요소를 구성합니다.
냉각관은 CAD 패키지에서 설계하여 Autodesk Moldflow 3D 바디로 가져오는 경우가 많습니다. 대부분의 해석에서는 냉각 시스템을 빔 요소로 표현해야 합니다.
먼저 3D 본체의 중심선 곡선을 추출한 다음 곡선을 따라 빔 요소를 구축하여 3D 본체를 빔 요소로 변환합니다. CAD 설계에 지정된 냉각관 지름은 냉각관 속성과 함께, 작성된 곡선에 자동으로 상속됩니다.
제도 문제점
3D 본체가 결합된 것처럼 보이지만 완전히 연결되어 있지 않습니다. 이로 인해 중심선에 끊긴 부분이 발생합니다.
추출된 곡선의 연결을 확인합니다. 곡선을 작성하여 끊긴 부분을 모두 수동으로 복구합니다. 복잡한 금형에는 많은 냉각관이 있을 수 있습니다. 한 번에 냉각관 하나에서 작업하면서 문제를 더욱 쉽게 찾을 수 있습니다.
위의 이미지는 냉각관의 시작과 끝에 있는 확대된 개구부를 보여 줍니다. 좀 더 큰 이 본체는 냉각수 호스 커넥터를 포함하여, 좀 더 작은 본체는 커네터 스레드가 좀 더 잘 결합되도록 하기 위해 테이퍼됩니다. 테이퍼형 단면은 지원되지 않으므로 추출된 중심선을 나타내는 빨간색 선이 끊어집니다. 더 간단한 해석을 위해 이러한 본체는 모두 제거하십시오.

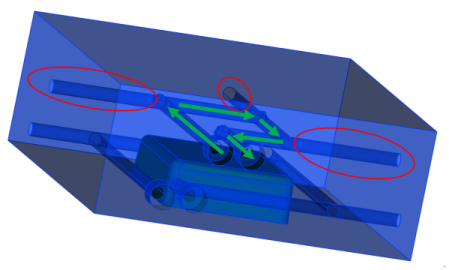

정체 영역
냉각관은 일반적으로 금형 외부에서 구멍을 뚫고 다른 구멍과 교차해서 제조합니다. 냉각관의 구성 섹션이 막히면 냉각수가 정체됩니다.
정체 영역이 있는 모델은 프로그램이 냉각수 유동 경로를 파악할 수 있게 입구 및 출구가 둘 다 지정되어야 합니다. 이러한 영역의 정체 냉각수는 과열되어 시스템 열에 영향을 미칠 수 있으므로 모델에서 구성 냉각관을 제거하지 마십시오.
비원형 횡단면 냉각관
일반 비원형 단면 3D CAD 본체의 경우 중심선 곡선이 추출되고 쉐이프의 중심을 관통해서 배치됩니다. 이러한 중심선 곡선에는 속성이 지정되지 않습니다. 이러한 곡선을 빔으로 나타내려면 메쉬 전에 동등 지름 및 냉각관 속성을 지정해야 합니다. 동등 빔이 부품 또는 금형 성분과 교차하면 해석을 실행할 수 없습니다. 이로 인해 평면 냉각관은 지원되지 않는 경우가 많습니다. 비원형 단면 3D CAD 본체가 있는 모델은 형상적응형 냉각 해석으로 실행하는 것이 좋습니다.
버블러 및 배플
버블러 또는 배플을 나타내는 추출된 중심선 곡선에 버블러 또는 배플 속성이 지정됩니다. 메쉬가 생성될 때 이러한 곡선은 적절한 요소로 변환됩니다. 냉각수 유량은 이러한 요소를 통과하여 올바르게 흐르도록 자동으로 모델링됩니다.
제한
- 테이퍼된 3D 본체는 지원되지 않습니다.
- 비원형 냉각관 횡단면은 지원되지 않을 수 있습니다. 이러한 모델을 분석하려면 형상적응형 냉각을 사용할 수 있습니다.
