금형 블록 마법사는 모델 주위의 외부 표면 또는 직육면체 CAD 금형을 신속하게 모델링하여 냉각 해석의 정확도를 개선하는 도구입니다.
냉각 및 냉각(FEM) 해석의 경우 금형만 있으면 됩니다. 금형의 메쉬 유형은 해석 순서에서 자동으로 결정됩니다. 예: 냉각(FEM)이 포함된 순서의 경우 금형에 3D 메쉬를 사용하며, 냉각이 포함된 순서의 경우 삼각형을 사용하여 금형을 메쉬합니다.
부품에 닿는 금형 내부와 외부의 모서리 길이는 서로 다르며, 외부의 메쉬가 더 거칠 수 있습니다.
금형 메쉬에 대한 접근방식은 다음 두 가지입니다.
이 도구를 사용할 때는 지오메트리를 가져올 필요가 없습니다.
- 냉각 또는 냉각(FEM)이 포함된 해석 순서를 선택합니다.
()을 클릭합니다. 스터디 패널에서 금형 구성요소 만들기...를 마우스 오른쪽 버튼으로 클릭하거나 두 번 클릭하고 금형 표면 마법사(그림 1의 1번)를 선택할 수도 있습니다.
- 금형 표면 마법사 대화상자에서 원하는 매개변수를 입력합니다.
그림 1: 스터디 패널의 금형 구성요소 만들기 옵션

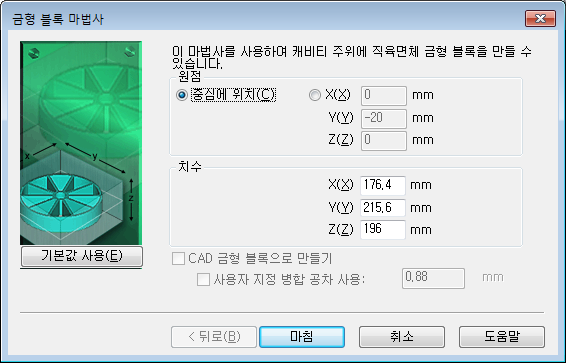

그림 2: 금형 표면 마법사 대화상자
금형 블록 마법사는 제공된 입력에서 필요한 CAD 금형 또는 금형 표면의 치수를 결정합니다. CAD 금형을 직접 작성하도록 선택하지 않은 경우 마법사가 직육면체의 각 면에 대한 리전을 작성하고 금형 표면 속성을 리전에 지정한 후 리전의 메쉬를 생성합니다. 금형 면 리전 및 요소는 가시성과 속성을 제어할 수 있도록 개별 레이어에 할당됩니다.
팁: 냉각관 및 피드 시스템이 많고 모델이 복잡한 경우 메쉬를 확인하는 것이 좋습니다. 금형 내부를 살펴보고 연결이 올바른지 확인합니다.
