표면 메쉬 영역 리메쉬

이 대화상자를 사용하여 표면 메쉬 영역 또는 빔의 모서리 길이를 변경할 수 있습니다.

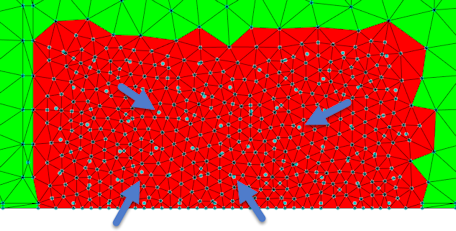

영역 리메쉬 명령을 사용하여 정의된 영역 메쉬의 모서리 길이를 변경할 수 있습니다. 예를 들어 작은 피처가 포함된 영역에서 메쉬 정확도를 개선합니다.

주: 영역 리메쉬 명령은 3D 모델을 지원하지 않습니다. 3D 모델의 경우 4면체 리메쉬 도구를 사용하십시오.

표면 메쉬의 영역을 리메쉬하려면

1. 전면 개체 선택 옵션(지오메트리 탭 > 선택 패널 > 전면 개체 선택)이 해제되어 있는지 확인합니다.
2. 레이어 분할창에 필요한 레이어가 활성화되어 있는지 확인합니다.

3. (메쉬 탭 > 메쉬 편집 패널 > 고급 > 영역 리메쉬)를 클릭합니다.

4. 필요한 경우 Ctrl 키를 사용하여 리메쉬하려는 개체를 선택합니다.
5. 목표 모서리 길이를 입력합니다.
6. 미리보기를 클릭하거나 스케일 조정 슬라이더를 사용하여 변경 사항을 미리봅니다.



7. 적용을 클릭합니다.
