IGES 모델에서 메쉬 생성

*.iges 모델은 해석을 수행하기 전에 체적으로 변환해야 하는 모델 표면을 표현합니다.

*.iges 모델로 작업할 때 고려할 세 가지 기본 매개변수가 있습니다.

전역 모서리 길이

*.iges 모델을 메쉬할 때는 해당 전역 모서리 길이를 설정해야 합니다. 메쉬 생성 대화상자의 미리보기 기능(메쉬 탭 > 도구 탭 > 일반 탭 > 미리보기)을 사용하여 제안된 메쉬 밀도를 보고 필요에 따라 조정할 수 있습니다.

코드 헤이트

코드 헤이트는 *.iges 형식에서 곡선 주위의 모서리 길이를 계산할 때 사용됩니다. 모서리 길이는 거리 1 - 2로 표시되며 코드 헤이트는 거리 3 - 4의 코드 길이로 표시됩니다. 기본적으로 최대 코드 헤이트는 0.1mm입니다.

전역 모서리 길이를 변경하면 전역 모서리 길이 값의 5%~10%에 도달하도록 코드 헤이트 값도 자동으로 변경됩니다. 다음에 대한 코드 헤이트는 수동으로 변경해야 할 수 있습니다.

• 작은 곡선 - 작업할 요소가 부족하므로 코드 헤이트를 로컬로 줄여야 합니다.
  주: 필렛 및 기타 작은 피쳐는 일반적으로 메쉬 미세 조정이 필요하지 않습니다.
• 매우 큰 곡선 - 많은 수의 요소가 생성될 수 있으므로 코드 헤이트를 로컬로 늘려야 합니다.

병합 공차

기본적으로 병합 공차는 0.1mm입니다. 이 매개변수를 사용하면 소프트웨어에서 병합 면 모서리가 지정된 값보다 작게 구분된 표면이 작성될 수 있습니다. 이 *.iges 형식은 연결되지 않은 개별 표면 세트만 제공합니다. 면이 병합되면 해석에 필요한 수밀 바디가 형성됩니다.

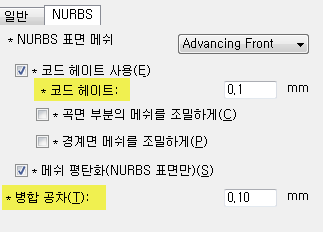

주: 병합 공차를 개인화하려면 (메쉬 탭 > 메쉬 패널 > 메쉬 생성)을 클릭하십시오. NURBS 탭을 선택하여 적절한 값을 입력하십시오.
