메쉬 어그리게이션을 변형 원인 구분에 결합하려면

이 두 옵션을 결합하면 수축 효과, 냉각 효과, 섬유 배향으로 인한 변형 효과를 메쉬 어그리게이션이 없을 때보다 더 빠르게 계산할 수 있습니다.

변형 원인 구분에 대한 메쉬 어그리게이션은 수축 효과, 냉각 효과, 섬유 배향으로 인한 변형 효과를 구분하려 할 때 큰 모델에 특히 유용합니다. 이 기능은 다음 3D 메쉬 유형을 갖는 소변형 변형 해석에 사용할 수 있습니다.

  1. 해석 마법사, 홈 탭(홈 탭 > 성형 공정 설정 패널 > 해석 순서)을 클릭하고 변형을 포함하는 순서를 선택합니다.
  2. (홈 탭 > 성형 공정 설정 패널 > 공정 설정)을 클릭합니다. 그런 다음 변형 설정 페이지가 나타날 때까지 다음 을 클릭합니다.

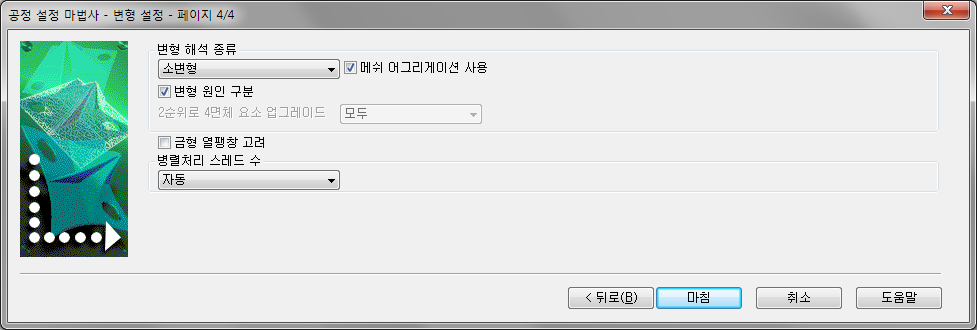

  3. 변형 해석 종류를 소변형으로 설정하고 메쉬 어그리게이션 사용 및 변형 원인 구분을 선택합니다.

변형 계산이 완료된 후 결과가 원래 메쉬에 다시 매핑되고 다음과 같이 표시됩니다.
