Offset 명령을 사용하여 표면 법선 방향으로 원래 위치에서 표면 메쉬 요소까지의 오프셋 거리를 적용할 수 있습니다.
Offset 명령을 사용하는 경우 두 표면 간의 천이를 부드럽게 하기 위해 주변 영역도 변경됩니다. 이 도구를 사용하여 피처의 새 치수 또는 두께를 적용해보고 결과에 미치는 영향을 테스트할 수 있습니다.
이 패널에 액세스하려면
()을 클릭합니다.
-
()을 클릭하여 모델의 한 면만 오프셋합니다.
- ()을 클릭합니다.
- 이동할 삼각형 선택을 클릭하고 모델에서 이동하려는 삼각형을 선택합니다. 필요에 따라 Ctrl 키 또는 선택 항목 확장 도구를 사용합니다.
- 원래 위치에서의 오프셋 거리를 입력합니다.
- 적용을 클릭합니다.

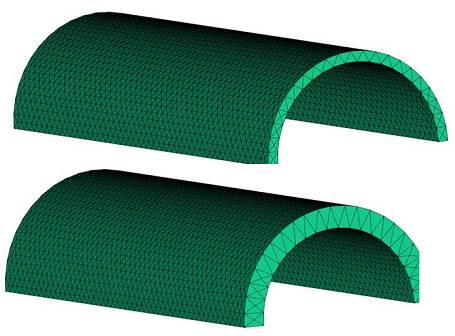

곡선 면의 두께 변경
중요사항: 오프셋을 적용한 후 영향을 받는 영역의 경계 조건이 변경될 수 있습니다. 따라서 오프셋을 적용한 후에는 모든 경계 조건을 확인하고 필요한 경우 다시 지정하십시오. 마찬가지로, 빔이 영향을 받는 영역의 임의 절점에 연결되어 있으면 일부 빔 요소가 왜곡될 수 있습니다. 해당 빔 요소를 수동으로 편집하거나 곡선을 다시 만드십시오.
