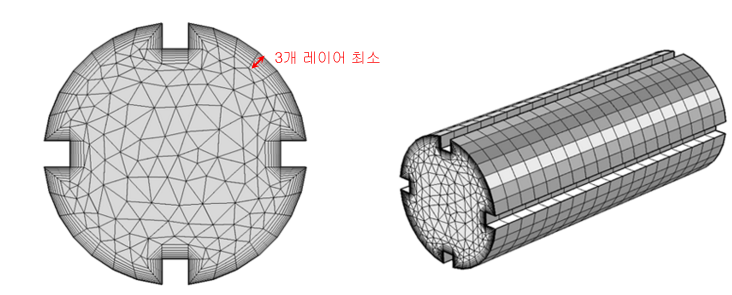

3D 냉각관 메쉬 도구는 채널 표면에서 향상된 레이어를 자동으로 사용하여 이 영역의 열전달을 캡처합니다.
외부에서 메쉬한 후 가져온 냉각관에는 이러한 수준의 정교화가 적용되지 않으므로 결과의 정확도에 부정적인 영향을 줄 수 있습니다.
3D 냉각관 메쉬 도구는 법선 또는 내부 레이어와 표면 사이에 최소 3개의 레이어를 제공합니다.
3D 냉각관 메쉬 도구를 사용하기 전에 다음 요구사항이 충족되었는지 확인하십시오.
- 부품 모델이 스터디에 있으며 메쉬되었습니다.
- 해석 순서에 냉각(FEM) 해석이 포함되어 있습니다.
- 부품에 대한 사출 주입점이 설정되었습니다.
- 형상적응형 냉각 바디의 CAD 표현이 스터디에 있으며 해당 속성이 냉각관(3D)으로 설정되어 있습니다.
- 냉각관(3D) 입구 및 냉각관(3D) 출구가 지정되었습니다. 동일한 수의 형상적응형 냉각수 입구와 출구가 있어야 합니다.
