지역 좌표 시스템은 변형 플롯과 함께 사용되어 전역 평면에 직각이 아닌 변형 플롯을 정의합니다.
지역 좌표 시스템(LCS)은 결과의 새 좌표 방향을 간단히 정의합니다. 다음 그림은 LCS 사용 예를 보여줍니다. LCS는 각진 벽에 있습니다. Z 변형 결과가 표시되고 전역 시스템이 아닌 LCS를 사용하도록 지정됩니다. LCS는 첫 번째 앵커 위치처럼 결과를 0으로 지정하지 않습니다.
해석에 사용된 좌표 시스템이 부품 변형 해석 방식과 일치하지 않을 때 LCS를 사용합니다. 예를 들어, LCS는 어셈블리의 방향을 정의하는 데 사용될 수 있으며 이를 통해 어셈블리 평면 또는 어셈블리 피처를 평가할 수 있습니다.

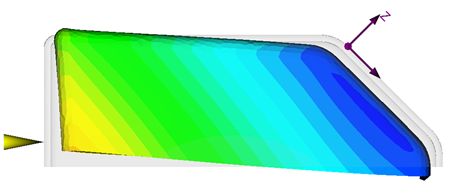

LCS가 Z 변형 플롯이 있는 베벨 벽에 사용됨
