원통형 좌표 시스템은 둥근 피처를 측정하는 데 사용됩니다.
원통형 좌표 시스템으로 변형 플롯을 설정하는 방법은 모델에 따라 다릅니다. 변형 플롯에서는 앵커 또는 지역 좌표 시스템을 사용하여 둥근 피쳐 중심에 반지름이 0인 변형을 지정해야 합니다.
원통형 좌표 시스템을 사용하려면 원형 피쳐 축 방향에 Z 축을 배치하여 피쳐 중심에 지역 좌표 시스템을 정의합니다. 구멍 둘레의 선택된 절점을 사용한 최적 맞춤은 구멍 중심을 정의하는 데 사용됩니다.

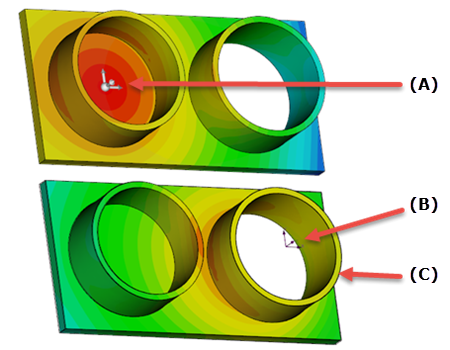

(A) = 원통형 좌표 시스템이 있는 둥근 피처 중심의 앵커
(B) = 구멍의 중심을 정의하는 지역 좌표 시스템
(C) = 구멍 둘레의 절점과 함께 최적 맞춤을 사용하여 지역 좌표 시스템을 중심으로 원통형 좌표 시스템 정의
