모델에서 특정 위치의 변형을 확인하려면 examine 명령을 사용합니다.
명령

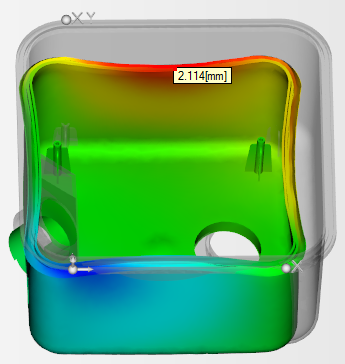

)은 모델에서 특정 위치의 변형을 확인하는 데 사용됩니다. 다음 그림은 부품에서 선택한 위치의 변형을 보여줍니다.
부품 값 조사
examine 명령을 사용하면 선택한 절점에 대한 상세 정보를 제공하는 변형 조회 대화상자가 열립니다. 두 절점이 선택되어 있으면 두 절점 간의 거리가 평가됩니다.
한 스터디의 결과를 다른 스터디의 결과와 비교해야 할 수 있습니다. 스터디 간에 결과를 비교할 때는 동일한 절점 번호를 사용해야 합니다. 절점 번호를 확인한 후 이 번호를 수동으로 입력하면 일관된 결과를 얻을 수 있습니다.
조사 중인 질문에 따라, 변형 크기 또는 구성요소를 확인해야 할 수 있습니다. 예를 들어, 평행으로 보이도록 앵커 시스템을 설정한 경우 절점 위치가 공차 내에 있는지, 공차를 벗어났는지 파악하기 위해 Z 구성요소를 확인해야 할 수 있습니다.
