중간 섬유 배향 텐서(오버몰딩) - 결과

중간 섬유 배향 텐서 결과는 오버몰딩 부품에 대해 지정된 방향으로 섬유가 정렬될 확률이 시간에 따라 어떻게 전개되는지를 보여줍니다.

다음 메쉬 유형에 대해 충전 또는 충전+보압 해석이 포함된 해석에서 이 결과를 생성합니다.

중간 섬유 배향 텐서(오버몰딩) 결과는 다음과 같은 경우에 생성됩니다.
  • 오버몰딩 부품에 대한 섬유 충전 재료를 선택한 경우
  • 공정 설정 마법사 - 충전 설정 대화상자에서 섬유 재료인 경우 섬유 배향 해석 옵션을 설정한 경우
  • 섬유 솔버 매개변수 대화상자에서 중간 섬유 배향 결과 출력 옵션을 설정한 경우

결과 이해

중간 섬유 배향 텐서(오버몰딩) 결과는 오버몰딩 부품에 대해 지정된 방향으로 섬유가 정렬될 확률이 시간에 따라 어떻게 전개되는지를 보여줍니다.

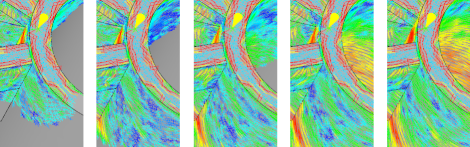

그림 1: 시간 경과에 따른 중간 섬유 배향 텐서

그림 1에서는 사출 사이클 동안 섬유 배향 텐서 결과의 변화를 나타내는 파란색(낮은 확률) 텐서의 증감을 차례로 보여줍니다.

프로파일 결과 출력도 사용하는 경우 Midplane 및 Dual Domain 해석은 중간 시간에 부품의 두께 방향으로 서로 다른 위치의 섬유 배향 텐서를 표시할 수도 있습니다. 3D 해석은 표면 또는 절단면에만 표시될 수 있습니다.

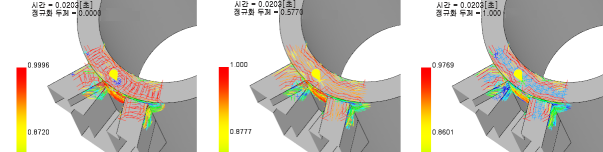

그림 2: 두께 방향의 중간 섬유 배향

그림 2에서는 Dual Domain 해석에 대해 부품의 가운데에서 표면 방향(왼쪽에서 오른쪽 순)으로의 섬유 배향 텐서를 보여줍니다.

이 결과는 다음 두 가지 방법으로 볼 수 있습니다. 다음과 같은 도구를 사용할 수 있습니다.

기본 방향
대부분의 섬유가 정렬되는 방향을 1차 기본 방향이라고 합니다. 1에 가까운 값은 섬유가 이 방향으로 정렬될 확률이 높다는 것을 나타냅니다. 1차 기본 방향은 재료 유동 방향과 가까울 수 있지만 반드시 일치하는 것은 아닙니다.

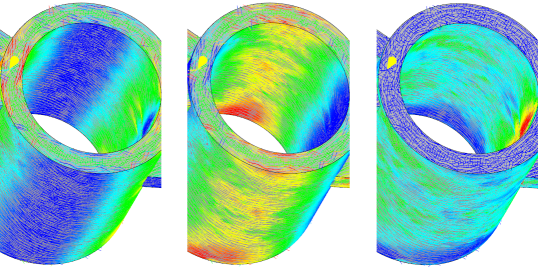

그림 3: 중간 섬유 배향 결과 - 기본 방향

2차 및 3차 기본 방향은 1차 기본 방향을 기반으로 하며 1차 기본 방향에 대해 직각입니다. 또한 해당 값은 섬유가 각 방향으로 정렬될 확률을 나타냅니다.

이는 확률 결과이므로 세 가지 기본 방향 모두의 확률 합계는 1입니다.

텐서 구성요소

텐서 구성요소를 선택하면 카테시안 좌표 시스템과 관련된 섬유 정렬을 표시할 수 있습니다. 이는 3x3 매트릭스라고 생각하면 됩니다. 카테시안 좌표 시스템은 사용자가 정의하는 대로 전역 좌표 시스템 또는 지역 좌표 시스템일 수 있습니다. 매트릭스 대각선 값은 항상 최대 1입니다. 대각선이 아닌 값은 정렬이 좌표 축에서 벗어난 양을 나타냅니다.

그림 4 : 전역 좌표 시스템에 대한 중간 섬유 배향 결과(Txx, Tyy, Tzz 배향)

미드플레인 및 Dual Domain 결과

오버몰딩 부품의 경우 시간 경과와 부품 두께 방향 모두에 대해 섬유 배향 텐서를 조사하십시오. (결과 탭 > 속성 패널 > 플롯 속성)을 선택하고 결과 애니메이션 범위 드롭다운 목록에서 단일 데이터세트를 선택합니다. 시간정규화 두께 값을 다양하게 적용하면 시간 경과와 부품 두께 방향 모두에 대한 섬유 배향을 이해할 수 있습니다.

3D 결과

이 결과는 표면 또는 절단면에서 사출 사이클 동안의 섬유 배향 텐서 변화만 애니메이션합니다.

결과 사용
섬유 충전 재료는 이방성이므로 재료가 섬유 방향으로 강성이 높아 불균등한 수축이 발생할 수 있습니다. 원치 않는 수축을 최소화하려면 다음과 같이 하십시오.
  • 사출 주입점을 변경하여 중요 영역의 섬유 배향을 변경합니다.
  • 흐름 리더 및 디플렉터를 사용하여 흐름 방향을 정합니다.
  • 가능한 경우 유동 방향으로 더 점진적인 변화가 가능하도록 벽 두께 및 위치를 변경합니다.
