섬유 길이 가중 분포 결과

섬유 길이 가중 분포 결과는 길이에 따라 가중치가 적용된 섬유의 분포를 보여 줍니다.

이 결과는 충전 또는 충전 + 보압 해석이 포함된 해석에서 지정된 절점에 생성되며, 다음 메쉬 유형에 대해 지원됩니다.

• Midplane
• Dual Domain
• 3D

주: 해석을 올바르게 설정하고 원하는 절점을 선택했는지 확인합니다.

섬유 길이 가중 배포 결과는 다음과 같은 경우에 생성됩니다.

• 섬유 재료인 경우 섬유 배향 해석을 수행하는 옵션을 선택한 경우
• 선택한 성형 재료가 긴 섬유 컴포지트 재료인 경우
• 섬유 절단 계산 옵션이 길이로 결정됨으로 설정된 경우

이 결과 사용

Dual Domain 및 Midplane 모델의 경우 두께 방향으로 섬유 길이의 평균 분포가 표시됩니다. 이는 시계열 결과이므로 전체 시간에 걸쳐 섬유 길이 변화가 표시될 수 있습니다.

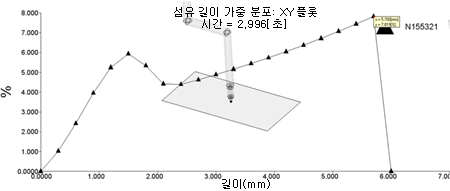

3D 모델의 경우 이는 각 절점의 섬유 길이 분포입니다. 이 결과는 이 결과가 플롯되는 대상 절점을 지정할 수 있습니다. 이 플롯은 마지막 시간 단계에만 표시됩니다.

섬유 길이 가중 분포 결과를 표시에 추가하려면 (결과 탭 > 플롯 패널 > 새 플롯)을 클릭합니다. 결과 선택 탭의 사용할 수 있는 결과 목록에서 섬유 길이 가중 분포를 선택하고 표시할 XY 플롯 유형을 선택합니다.
