솔버 메시지 313450

메시지 텍스트

** 오류 313450 ** 1차 샷-부품 메쉬 요소가 없습니다. 2샷 오버몰딩 금형의 1차 샷을 구성하는 요소가 1차 샷이 발생한 리전에 있고 회전 요소 상자가 선택되어 있는지 확인하십시오.

설명

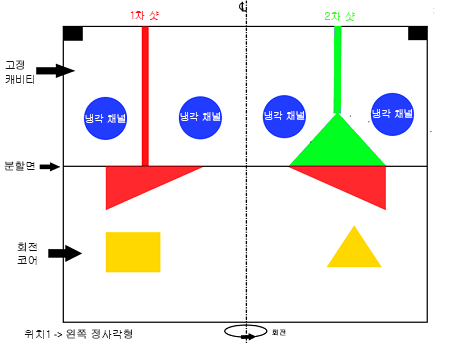

이 오류는 치명적입니다. 그림의 왼쪽에 있는 빨간색 부품과 같이, 솔버가 2샷 오버몰딩 금형의 1차 샷을 나타내는 메쉬 요소를 찾을 수 없습니다.

이 오류의 원인은 다음 중 하나일 수 있습니다.

1. 스터디에 해당 부품이 없습니다.
2. 부품의 속성이 올바르게 설정되지 않았습니다.

해결

1. 부품이 스터디에 없는 경우:

• (홈 탭 > 가져오기 패널 > 추가)를 클릭합니다.
• 1차 성분을 설명하는 모델을 찾아서 가져옵니다.
• 필요한 경우 (지오메트리 탭 > 유틸리티 패널 > 이동 > 변환)을 클릭하여 2차 성분을 기준으로 1차 성분의 위치를 올바르게 지정합니다.
• 부품에 올바른 속성을 지정합니다.

2. 부품의 속성이 올바르게 설정되지 않은 경우:

• 단일 캐비티의 1차 성분(그림의 왼쪽에 있는 빨간색 부품)을 선택합니다.
• 모델 분할창에서 모델을 마우스 오른쪽 버튼으로 클릭하고 속성을 선택합니다.
• 부품(3D)을 선택하고 확인을 클릭합니다.
• 오버몰딩 성분 탭에서 성분 옵션을 1차 샷으로 설정합니다.
• 회전 요소를 선택한 다음 확인을 클릭합니다.
