기초 슬래브 작성

모델의 첫 번째 레벨 벽을 스케치하거나 선택하여 기초 슬래브를 작성합니다.

1. 구조 탭기초 패널 (슬래브)를 클릭합니다.
2. 유형 선택기에서 기초 슬래브 유형을 지정합니다.
3. 수정 | 바닥 경계 작성 탭그리기 패널경계선을 클릭한 다음 (벽 선택)을 클릭하여 모델의 벽을 선택합니다. 선택적으로 기초 슬래브를 스케치할 수 있습니다. 수정 | 바닥 경계 작성 탭그리기 패널의 스케치 도구를 사용하여 기초 슬래브의 경계를 형성합니다. 스케치는 닫힌 순환이나 경계 조건을 이루어야 합니다.
4. 간격띄우기를 벽의 코어에서 측정하려면 옵션 막대에서 벽으로 확장을 클릭합니다.
5. 옵션 막대의 간격띄우기 입력란에 슬래브 모서리에 대한 간격띄우기를 지정합니다.
6. 수정 | 바닥 경계 작성 탭모드 패널 (마침)을 클릭합니다.

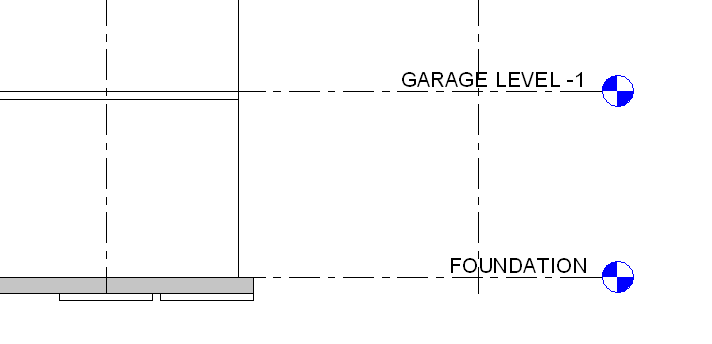

주: 그려진 레벨 아래에 기초 슬래브가 추가됩니다. 따라서 레벨 1에 기초 슬래브를 추가하면 레벨 1 아래에 추가되고 레벨 1 평면 뷰에서 보이지 않게 됩니다. 평면 뷰에서 기초 슬래브를 확인하려면 기초 레벨과 같은 레벨 1 아래에 새 레벨을 작성합니다. 레벨 1 아래에 새 레벨을 작성하면 레벨 1의 언더레이(중간색으로 표시)인 기초 슬래브도 확인할 수 있습니다.
