트러스 인스턴스(instance) 특성을 수정하여 레벨 간격띄우기, 베어링 현재 위치, 범위 등을 변경합니다.
인스턴스(instance) 특성을 변경하려면 요소를 선택하고 특성 팔레트에서 특성을 변경합니다.
| 이름 | 설명 |
|---|---|
| 구속조건 | |
| 참조 레벨 | 시작 및 끝 레벨 간격띄우기의 기준이 되는 레벨이 측정됩니다. 이 값은 트러스의 작업 기준면에 따라 달라집니다. 트러스가 작업 기준면에서 분리된 경우 이 매개변수를 설정할 수 있습니다. |
| 시작 레벨 간격띄우기 | 위치선의 시작점에 대해 참조 레벨에서의 수직 간격띄우기를 지정합니다. |
| 끝 레벨 간격띄우기 | 위치선의 끝점에 대해 참조 레벨에서의 수직 간격띄우기를 지정합니다. |
| 구조 | |
| 상현재 작성 | 상현재를 작성합니다. 상현재를 작성하지 않으려면 확인란을 선택 취소합니다. 이 옵션은 3D 공간 트러스를 작성할 때 겹침 현상을 방지하려는 경우 유용합니다. |
| 하현재 작성 | 하현재를 작성합니다. 하현재를 작성하지 않으려면 이 확인란을 선택 취소합니다. 이 옵션은 3D 공간 트러스를 작성할 때 겹침 현상을 방지하려는 경우 유용합니다. |
| 지지점 현재 | 현재 내력벽을 지정하고 위치선을 기준으로 트러스 위치를 결정합니다. |

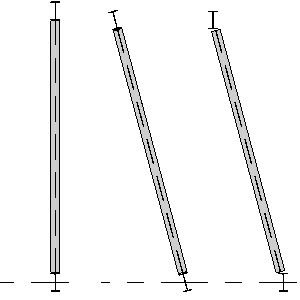

| 회전 각도 | 트러스 축 회전을 설정합니다. |
| 트러스와 함께 현재 회전 | 회전 시 현재를 트러스 평면에 정렬합니다. 현재를 트러스의 배치 기준면에 정렬하려면 선택 취소합니다.
 |
| 지지점 수직 맞춤 | 지지점 현재 부재에 수직 맞춤 매개변수를 설정합니다. |
| 기호 부착 위치 | 트러스의 낮은 상세 뷰 평면도 표현의 위치를 상현재, 하현재 또는 지지점 현재로 지정합니다. |
| 치수 | |
| 트러스 높이 | 트러스 배치 패밀리에서 상단 및 하단 참조 평면 간의 거리를 지정합니다. |
| 비내력벽 간격띄우기 | 위치선에서 비지지점 현재의 수평 간격띄우기를 지정합니다. |
| 스팬 | 위치선을 따라 트러스의 가장 먼 범위를 지정합니다. 대부분의 경우 이 매개변수가 트러스 패밀리의 길이 매개변수의 값과 일치하지 않습니다. |
| ID 데이터 | |
| 공학 유형 | 트러스에 태그를 지정할 때 사용할 수 있는 문자 필드. 이 값은 고유하지 않습니다. |
| 해설 | 트러스에 대한 일반 해설을 입력하는 필드 |
| 표시 | 표준 객체 매개변수. 값은 인스턴스(instance)별로 고유합니다. |
| 뷰의 새 부재에 태그 지정 | 트러스에 추가된 새 보 요소를 표시할 뷰를 지정합니다. |
| 공정 | |
| 작성된 상 | 가새 구성요소의 생성 상을 나타냅니다. 자세한 정보는 프로젝트 단계를 참고하십시오. |
| 철거된 상 | 가새 구성요소의 철거 상을 나타냅니다. 프로젝트 단계를 참고하십시오. |
| 기타 | |
| 번호 패널 | 실제 패널 폭에 따라 트러스 패널 수를 표시합니다. 읽기 전용 값입니다. |
| 최대 패널 폭 | 단일 트러스 패널의 폭을 지정합니다. |
| 실제 패널 두께 | 선택한 트러스의 전체 폭과 패널 수에 따라 각 트러스 패널의 폭을 표시합니다. 읽기 전용 값입니다. |
