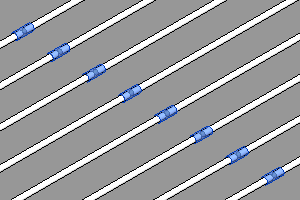

보강 철근 커플러는 강화 콘크리트 설계를 간소화하는 동시에 인접한 보강 철근을 연결합니다.
커플러는 물리적 치수를 수정하여 연결된 보강 철근과 상호 작용합니다. 커플러는 연결 요구사항에 따라 연결된 보강 철근에 끝 처리를 적용합니다. 철근 형상은 커플러와의 연결을 수용하기 위해 짧아집니다.
커플러 패밀리는 사용자화 가능한 형상입니다. 2D 및 3D 뷰에서 별도 표현으로 거의 모든 유형의 커플러를 작성하고 수정할 수 있습니다. 유형 매개변수는 치수, 커플러가 연결되는 철근의 크기 및 보강 철근에 적용되는 끝 처리를 정의합니다.
유사한 보강 철근, 커플러:
- 일람표 작성 가능
- 그룹 및 어셈블리에서 사용 가능
- 다양한 형식으로 내보내기 가능
- 세트 내 보강 철근 모두에 전파
- 고유한 커플러 번호로 호스트 칸막이에 지정 가능
- 호스트에서 정확하게 뷰가 표시됩니다. 그러나, 커플러는 항상 3D 뷰에서 솔리드로 보입니다.
- 태그를 지정할 수 있습니다.
