설계에 배선을 추가하는 것은 선택 사항입니다. Revit에서 회로와 연관된 정보를 유지하고 있으므로 배선 없이 회로를 작성할 수 있습니다.
다음 중 한 가지 방법을 사용하여 영구 배선을 추가할 수 있습니다.
- 뷰에서 회로를 선택한 경우 뷰에서 배선 생성 컨트롤을 클릭하거나 전기 회로 수정 탭
와이어로 변환 패널에서 도구를 사용하여 선택한 회로에 영구 배선을 추가합니다. 영구 배선을 작성하면 회로를 선택하지 않은 경우에도 배선이 뷰에 계속 표시됩니다.
- 시스템 탭전기 패널에서 와이어 추가 도구를 사용하여 영구 배선을 수동으로 작성할 수도 있습니다.
회로 특성을 사용하여 회로에 사용되는 와이어 유형을 지정할 수 있습니다. 회로 특성을 참고하십시오.
회로를 영구 배선으로 변환
- 회로에서 구성요소를 하이라이트하고 Tab 키를 눌러 회로를 하이라이트한 후 클릭하여 회로를 선택합니다.
회로에 사용할 배선 유형을 선택합니다.
- 도면 영역에서
또는
을 클릭하여 호 배선을 작성합니다.
호 배선은 벽, 천장 또는 바닥에 숨겨진 배선을 나타내는 데 자주 사용됩니다.
- 도면 영역에서
또는
을 클릭하여 모따기된 배선을 작성합니다.
모따기된 배선은 노출된 배선을 나타내는 데 자주 사용됩니다.

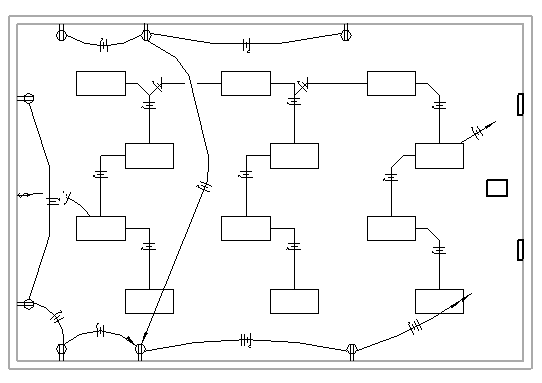

다음 예에서는 호 배선으로 리셉터클을 연결하고, 모따기된 배선으로 조명 설비를 연결합니다. 패널에 대한 연결을 나타내도록 귀로가 자동으로 추가됩니다.
