용접을 추가하여 강철 구조 요소 간의 연결을 설정합니다.
용접을 배치하려면
- 강철 탭
제작 요소 패널
(용접) 아이콘을 클릭합니다.
- 도면 영역에서 연결할 강철 요소를 선택합니다.
주: Ctrl + 클릭을 사용하여 여러 요소를 선택합니다.
- Enter 키를 누릅니다.
- 연결할 요소의 사용 가능한 모서리 중 하나를 선택하여 용접을 배치합니다. 커서를 요소 위에 놓으면 용접을 받을 수 있는 모서리가 강조 표시됩니다.

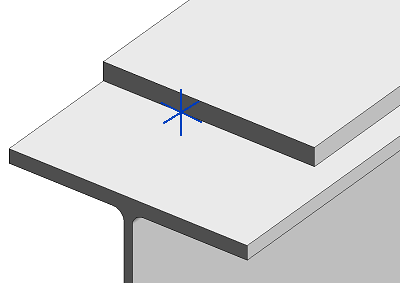

용접이 문서용 태그를 추가하는 데 사용할 수 있는 십자 기호로 뷰에 표시됩니다.
용접 십자 기호를 선택하여 특성 팔레트에서 해당 인스턴스(instance) 특성에 액세스합니다.
- 용접 기호는 뷰의 상세 수준이 높음으로 설정된 경우에만 볼 수 있습니다.
- 용접은 강철 제작 워크플로우에서 지원되는 모양 및 패밀리를 사용하여 용접 점 및 연결 플레이트, 구조 강철 프레임 및 기둥으로 작성됩니다.
- 각 특정 용접 유형마다 해당 용접 유형에 유효한 주 유형과 이중 유형, 위치, 표면 모양 및 용접 준비에 대한 몇 가지 값 중에서만 선택할 수 있습니다. 이러한 값은 데이터베이스에 저장되며 편집할 수 없습니다.
- 용접에는 연결된 객체 간의 논리적 연결이나 연결된 객체에 대한 정보는 포함되지 않고 용접 특성만 포함됩니다.
- 용접은 입력 요소와 함께 이동하지 않습니다. 입력 요소와 용접을 함께 이동하려면 둘을 모두 선택해야 합니다.
- 표준 강철 연결 하위 요소에는 용접을 배치할 수 있지만, 사용자 강철 연결 하위 요소에는 배치할 수 없습니다.
