패밀리의 평면 뷰에 지정된 절단 기준면을 사용하여 건축, 구조 기둥 및 프레임 요소를 평면 뷰에 표시할 수 있습니다.
- 기둥 또는 프레임 패밀리를 엽니다.
- 작성 탭
특성 패널
(패밀리 카테고리 및 매개변수)을 클릭합니다.
- 패밀리 카테고리 및 매개변수 대화상자의 패밀리 매개변수 아래에 있는 평면 뷰에서 미리 절단된 패밀리 표시 매개변수를 선택하거나 선택 취소합니다.
요소를 평면 뷰에 표시하려는 경우... 방법... 모델 평면 뷰의 절단 기준면 기준 매개변수의 선택을 취소합니다. 모델 평면 뷰의 절단 기준면에 관계없이 일관되게 해당 매개변수를 선택합니다. 요소가 패밀리 편집기 평면 뷰에서 지정한 절단 기준면을 사용하여 표시됩니다. - OK를 클릭합니다.
- 패밀리를 저장 및 로드합니다.
건축 기둥 예제

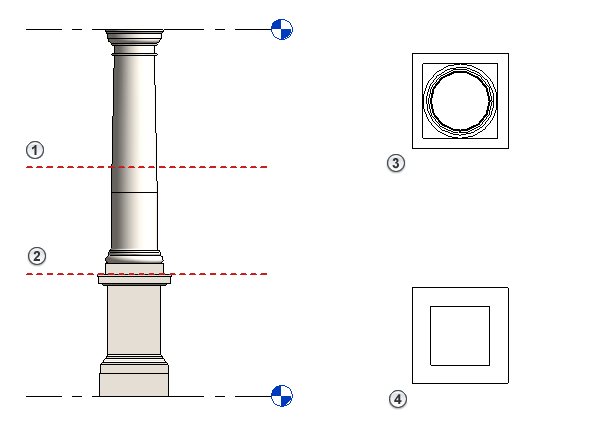

다음 이미지는 모델에 로드된 기둥 패밀리의 다른 뷰입니다. 수평선은 그림 목적을 위해 추가되었습니다.
패밀리의 절단 기준면 세트
모델의 절단 기준면 세트
패밀리에서 "평면 뷰에서 미리 절단된 패밀리 표시"가 선택된 모델의 기둥 평면 뷰
패밀리에서 "평면 뷰에서 미리 절단된 패밀리 표시"가 선택되지 않은(지워진) 모델의 기둥 평면 뷰
구조 기둥 예제
다음 이미지는 활성화(왼쪽) 및 비활성화(오른쪽)된 "평면 뷰에서 미리 절단된 패밀리 표시"를 나타내는 코벨 패밀리가 포함된 기둥을 보여줍니다. 모델 평면 뷰의 절단 기준면이 기둥의 화면표시에 영향을 미치지 않음을 확인할 수 있습니다. 수평 화살표는 단면뷰에 대한 절단 기준면을 오른쪽으로 표시합니다.
