두 개의 스윕 매개변수를 설정하고 호가 있는 경로를 스케치하여 세그먼트 스윕을 작성합니다.
매개변수는 경로의 호에만 영향을 미칩니다. 스윕의 최소 세그먼트 수는 2입니다.
예: 세그먼트 스윕은 기계 덕트장치 엘보를 작성하는 경우 유용합니다.
패밀리에서 스윕 사용에 대한 내용은 패밀리 형상 작성을 참고하십시오.
- 패밀리 편집기에서 스윕 작성을 시작합니다.
- 특성 팔레트의 기타 아래에서 상각궤도 분할 확인란을 선택합니다.
- 최대 세그먼트 각도의 값을 입력하십시오. 적합한 값은 0과 360도 사이입니다.
- 호가 있는 경로를 스케치하거나 선택합니다.
- 모드 패널에서
(편집 모드 완료)를 클릭하여 경로를 완료합니다.
- 프로파일을 작성하거나 미리 로드된 프로파일을 사용합니다.
- 모드 패널에서 (편집 모드 완료)를 클릭하여 스윕 스케치를 완료합니다.
팁: 상각궤도 분할의 확인란을 지워서 세그먼트 스윕을 세그먼트하지 않은 스윕으로 변경할 수 있습니다.

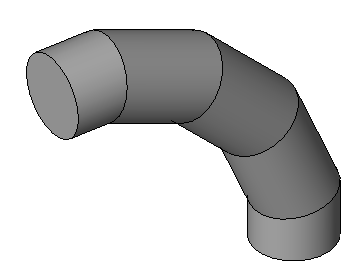

최대 세그먼트 각도가 30도인 샘플 세그먼트 스윕
