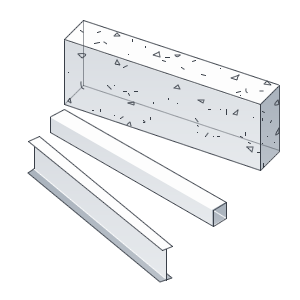

보

보 도구를 사용하여 하중 지내력 구조 요소를 건물 모델에 추가합니다.

구조 탭구조 패널 (보)

이 단원의 항목

보의 구조적 용도 정보
보의 구조적 용도 특성은 일반적으로 보를 지지하는 구조 요소에 자동으로 지정됩니다. 그러나 보를 배치하기 전이나 후에 구조적 용도를 변경할 수 있습니다.
보 배치 정보
보를 작성하기 전에 먼저 그리드 및 기둥을 추가하는 것이 좋습니다.
보 스케치
보 도구를 사용하여 보의 개별 인스턴스(instance)를 스케치합니다.
그리드 도구를 사용하여 보 배치
그리드 도구를 사용하여 기둥, 구조 벽 및 다른 보와 같은 다른 구조 요소 사이에 자동으로 보를 배치할 그리드 선을 선택할 수 있습니다.
곡선 보 스케치
평면 뷰 또는 입면 뷰에서 곡선 보를 스케치합니다.
보 수정
공통 요소 편집 도구를 사용하여 보를 정렬, 이동, 복사 및 조정할 수 있습니다.
보 핸들 정보
또한 보 핸들은 보의 부착점입니다. 보 핸들은 선택된 보의 끝이 기둥 또는 벽에 부착되는 위치를 나타내는 채워진 작은 원입니다.
모멘트 기호 표시
모멘트 프레임 또는 캔틸레버 연결 기호를 표시할 보를 지정합니다.
다중 프레임 태그 및 지정점 높이 배치
현재 뷰 및 링크된 모델에서 선택한 보 또는 모든 보에 여러 개의 보 태그, 주석 및 지정점 높이를 배치합니다.
동영상: 기존 프로젝트의 강철 프레임 패밀리 업그레이드
새 매개변수와 사용되지 않는 매개변수가 모두 포함된 기존 프로젝트의 강철 상세작업 패밀리를 업데이트합니다.
강철 보 및 가새 패밀리 업그레이드
Autodesk Revit 2014 이전 버전에서 작성된 프로젝트의 경우 기존 매개변수 및 동작을 완전히 제거하려면 강철 보 패밀리를 수동으로 업그레이드해야 합니다.
보 인스턴스(instance) 특성
보 인스턴스(instance) 특성을 수정하여 레벨 간격띄우기, 형상 자리맞추기, 공정 데이터 등을 변경합니다.
보 해석 특성
보의 해석 특성을 수정하여 구조 해석 도구 및 절차를 수용합니다.
보 유형 특성
보 유형 특성을 수정하여 플랜지 폭, 웹 두께, ID 데이터 등을 변경합니다.
보 패밀리 특성
보 패밀리를 수정하여 해당 패밀리의 모든 유형에 적용되는 특정 동작이나 ID 데이터를 정의합니다.

상위 주제: 구조 모델링
