보 끝 결합에는 사각과 연귀의 두 가지 유형이 있습니다. 보/기둥 결합 도구를 사용하여 보의 표시 절단을 제거하거나 적용함으로써 둘 다 조정합니다.
- 평면 뷰 또는 3D 뷰에서 프로젝트를 엽니다.
- 수정 탭
형상 편집 패널
(보/기둥 결합)을 클릭합니다. 편집 모드가 활성화되고 가능한 경우 보 및 기둥의 끝 결합에 절단 화살표 컨트롤이 표시됩니다.
- 필요한 경우 옵션 막대에서 강철, 목재, 프리캐스트 콘크리트 및 기타 재료를 기준으로 표시되는 결합 컨트롤을 필터링합니다.

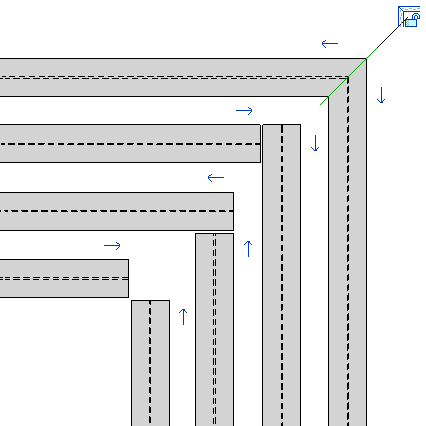

- 전환을 화살표가 가리키는 방향으로 변경하려면 전환 화살표 컨트롤을 클릭합니다.
- 보가 전환된 경우 화살표가 결합 방향을 가리킵니다.
- 보가 전환되지 않은 경우 화살표는 결합 반대 방향을 가리킵니다.
- 결합에서 횡단면 회전이 없는 동일한 패밀리 및 유형의 동일 평면에 있는 두 개의 보가 절단되지 않은 경우 결합이 연귀 결합이 됩니다.
주: 보/기둥 결합 도구를 사용하여 절단을 조정하면 요소 특성, 기호에 의한 절단 거리 설정 또는 보 형상 조정에서 기본 확장 설정이 재설정되거나 변경됩니다.
연귀 결합의 경우 결합을 공유하는 다른 보는 모두 연귀 결합에서 절단됩니다. 선택적으로 연귀 잠금을 클릭하여 중간/높음 상세 수준에서 형상을 잠글 수 있습니다.
