Fusion 360을 CAD 환경으로 사용할 수 있습니다. Fusion 360은 클라우드 연결된 CAD 도구이므로 Fusion 360에서 작성되지 않은 파일을 업로드해야 합니다.
CFD 시작
Fusion 360에는 다양한 기능이 있으며, 이러한 기능은 CAM 및 시뮬레이션과 같은 작업공간으로 분할되어 있습니다. 실행 프로그램은 시뮬레이션 작업공간을 통해 액세스할 수 있습니다. 시뮬레이션 작업공간에는 단순화라는 모델링 환경이 있으며, 단순화 환경에는 시뮬레이션 실행 프로그램이 포함되어 있습니다.
Fusion 360에서 모델을 연 후에는 다음을 수행합니다.

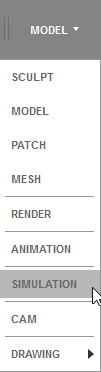

- 작업공간 드롭다운 메뉴를 클릭합니다.
- 시뮬레이션을 선택합니다.
- 새 연구 창에서 모델 단순화
를 선택합니다.
주: 시뮬레이션이 만들어져 있는 경우에는 새 연구 대화상자가 자동으로 열리지 않습니다. 도구모음에서 단순화 영역을 열 수 있습니다. - 도구모음에서 CFD 아이콘을 클릭하거나, 아이콘 아래를 클릭하여 CFD에서 시뮬레이션 및 CFD 모델 평가 도구에 대한 옵션을 확장합니다.
지오메트리 수정
모델링 환경 중 하나에서 지오메트리를 수정할 수 있습니다. 단순화 공간에서 수정되는 지오메트리는 제작 지오메트리에 영향을 주지 않고 수정될 수 있습니다. 단순화 공간에서의 지오메트리 변경 사항은 시뮬레이션 모델에 적용됩니다.
단순화 공간에는 특별히 시뮬레이션에 사용하기 위해 지오메트리를 수정할 수 있는 도구가 있습니다.
