리전 절단

평면의 일부분에서 평균 결과를 가져옵니다.

리전 절단은 평면, 등위면, ISO 볼륨 또는 체적 표면에 배치된 지정된 리전의 영역 평균을 제공합니다.

리전 절단 작성

1. 리본의 결과 작업에서 평면을 선택합니다.
2. 리본에서 리전을 선택하여 리전 대화상자를 표시합니다.
3. 리전 대화상자()에서 추가를 클릭합니다.
4. 드롭다운 메뉴에서 리전의 원하는 형상(원형 또는 직사각형)을 선택합니다.
5. 표면, 평면, 등위면 또는 ISO 볼륨에서 영역의 시작점을 클릭합니다.

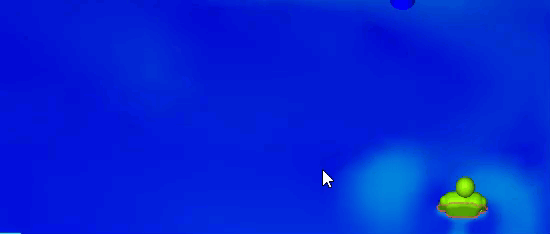

   1. 두 개 이상의 모서리를 선택하여 직사각형 리전을 작성합니다. CAD의 3점 직사각형과 유사한 직사각형이 작성됩니다.

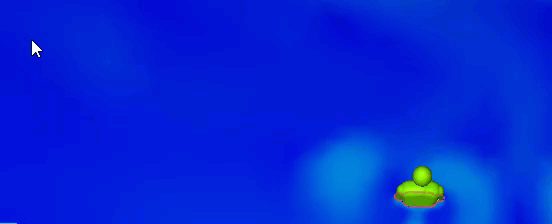

   2. 원형 리전의 지름에서 점을 선택합니다. CAD의 중심 지름 원과 유사한 원이 작성됩니다.

리전 절단 사용

리전 절단은 다음 결과의 영역 평균(벌크 중량이 아님)을 제공할 수 있습니다. 리전을 작성한 후 출력할 결과를 선택하고 계산을 클릭합니다.

• 속도 크기
  주: 솔리드가 리전에 있으면 평균적으로 0의 속도가 포함됩니다. 평면이 도메인을 초과하는 경우 도메인 외부에 있는 영역은 평균값으로 계산되지 않습니다.
• 온도
• 스칼라

결과 옆에 있는 드롭다운 메뉴를 사용하여 단위를 수정할 수 있습니다.

주: 상단 대화상자를 사용하여 리전 간에 전환할 때나 단위를 변경할 때는 결과가 자동으로 업데이트되지 않습니다. 단위 또는 선택한 영역이 변경되면 다시 계산을 클릭합니다.

팁: 리전 절단의 보간 방법은 평면 보간과 다릅니다. 평면 및 리전 결과 프로빙 간에 결과가 조금 다를 수 있으며, 이는 해석하기에 메쉬가 거칠다는 것을 나타냅니다.
