Aby dodać zaczepienia do kubatury

Aby dodać zaczepienie do kubatury, należy postępować zgodnie z poniższą procedurą. Zaczepienia do kubatury mają za zadanie łączenie obiektów z siatkami przestrzennymi.

1. Kliknij Karta Narzędzia główne panel Zbuduj lista rozwijana Narzędzia Przeglądarka elementów .
2. Przejdź do: Katalog typowych narzędziNarzędzia do układu parametrycznego i zaczepiania.
3. Wybierz narzędzie Zaczepienie do kubatury i przeciągnij je do obszaru roboczego.
   Uwaga: Można również wprowadzić polecenie VOLUMEANCHOR w wierszu polecenia.

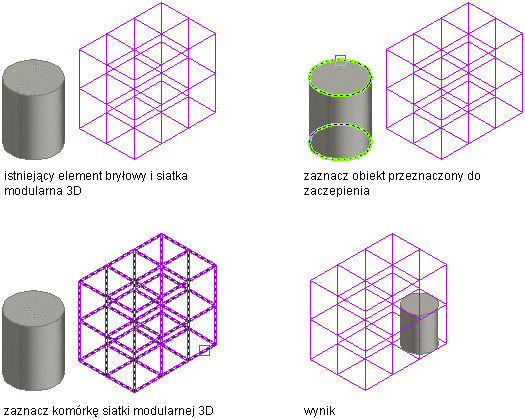

4. Wprowadź d (Dołącz obiekt) i wybierz zaczepiany obiekt.
5. Wskaż punkt leżący na lub w pobliżu kubatury znajdującej się w siatce przestrzennej.

   Po przeskalowaniu obiekt wypełnia całą kubaturę.

6. Naciśnij Enter.
