Aby zdefiniować szprosy zestawu drzwi i okien na podstawie szerokości i głębokości

Procedura umożliwia skonfigurowanie szprosów przez określenie ich szerokości i głębokości.

Ponieważ zestawy drzwi/okien mogą zawierać wiele zagnieżdżonych siatek o różnych szprosach, szprosom siatek warto nadawać nazwy, które będą informowały o ich umiejscowieniu/przeznaczeniu w zestawie. Na przykład szprosowi okna, umieszczonemu w siatce o poziomie trzecim reprezentującej ścianę na pierwszym piętrze, można nadać nazwę P3-PI1-Szpros okna.

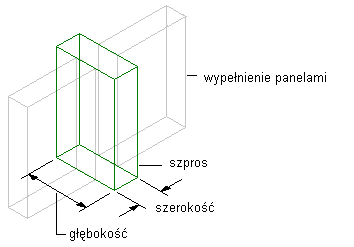

Określanie szerokości i głębokości szprosu zestawu drzwi/okien

Wskazówka: Aby usunąć szprosy szklenia strukturalnego, należy utworzyć definicję szprosu o szerokości i głębokości równej zeru. Następnie definicję należy przyporządkować szprosom, które mają zostać usunięte.

1. Kliknij kolejno kartę Zarządzajpanel Styl i wyświetlanieMenedżer stylów.
2. Rozwiń kolejno pozycje Obiekty architektoniczne Style zestawów drzwi/okien.
   Uwaga: Alternatywnie, wybierz na rysunku zestaw drzwi/okien i kliknij kolejno kartę Zestaw drzwi/okien panel Ogólne listę rozwijaną Edycja stylu Style zestawu drzwi/okien.
3. Wybierz zestaw drzwi/okien.
4. Kliknij zakładkę Zasady projektowania.
5. W lewym okienku w menu Definicje elementów zaznacz pozycję Szprosy.
6. Kliknij przycisk , aby utworzyć nową definicję szprosu.


7. Nadaj szprosowi opisową nazwę.
8. Określ szerokość i głębokość szprosu.
9. Określ odsunięcia.
10. Kliknij przycisk OK.

Po utworzeniu definicji szprosu można ją przypisać dowolnemu szprosowi zestawu drzwi/okien.
