Procedura ta służy do tworzenia modyfikatora ściany z otwartej polilinii. Należy narysować polilinię w miejscu modyfikatora ściany lub rzutować tworzony modyfikator na ścianę. Nie można zamknąć polilinii.
Konwersja polilinii na modyfikator rzutu ściany
Tworzony modyfikator ściany jest dodawany do wybranej ściany, a także zapisywany jako styl modyfikatora ściany, aby można było go zastosować do innych ścian.

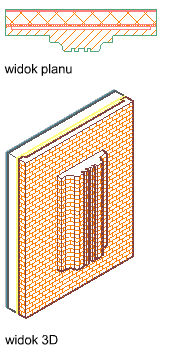

Modyfikator rzutu ściany w rzucie i widokach 3D
- Narysuj polilinię o kształcie modyfikatora ściany.
- Wybierz ścianę, do której chcesz zastosować nowy modyfikator.
- Kliknij kolejno
.
- Wybierz polilinię.
- Wpisz t (Tak), aby usunąć wybraną polilinię, lub n (Nie), aby zachować ją na rysunku.
- Wpisz nazwę stylu modyfikatora ściany utworzonego z polilinii i kliknij przycisk OK.
- Wybierz komponent ściany, do którego należy modyfikator ściany.
- Aby odsunąć przeciwległą powierzchnię wybranego komponentu w kształcie modyfikatora ściany, wybierz opcję Odsuń przeciwległą powierzchnię.

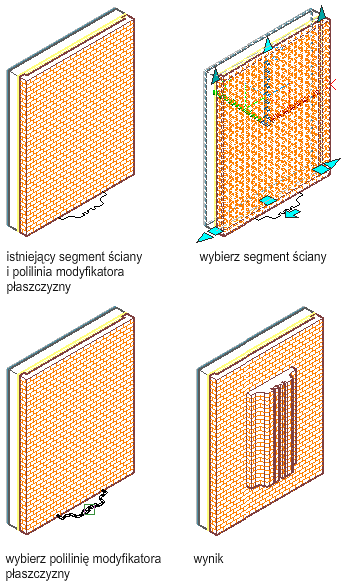

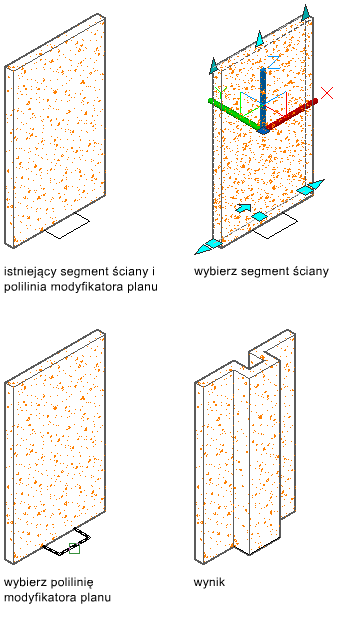

Stosowanie modyfikatora rzutu ściany i odsuwanie przeciwległej powierzchni komponentu
- Określ położenie modyfikatora w pionie na komponencie ściany:
Aby... Wykonaj następujące czynności... określić początkową wysokość modyfikatora ściany wprowadź wartość odsunięcia początku elewacji i określ, czy odsunięcie ma zostać wykonane od góry ściany, wysokości bazowej ściany, linii wyrównania ściany, czy od dołu ściany. określić końcową wysokość modyfikatora ściany wprowadź wartość odsunięcia końca elewacji i określ, czy odsunięcie ma zostać wykonane od góry ściany, wysokości bazowej ściany, linii wyrównania ściany, czy od dołu ściany. Wpisz ujemną wartość odsunięcia, aby określić położenie w kierunku ziemi.
Parametry położenia modyfikatora rzutu ściany
- Kliknij przycisk OK.
