Za pomocą tej procedury można skonfigurować właściwości jednej lub więcej płaszczyzn tnących w stylu zestawu drzwi/okien. właściwości wyświetlania mają zastosowanie wyłącznie do reprezentacji wyświetlania używanych w widoku najwyższego poziomu (planarnym) rysunku, na przykład w reprezentacji Plan.
W celu lepszego ukazania elementów zestawu drzwi/okien w widoku planarnym można utworzyć płaszczyzny tnącej. Główną płaszczyzną tnącą jest płaszczyzna, do której zastosowano obrys i kreskowanie. Komponenty zestawu są wyświetlane w widoku planarnym na wysokościach odpowiadających ich rozmieszczeniu w płaszczyznach tnących.
- Kliknij kolejno
.
- Rozwiń kolejno pozycje Obiekty architektoniczne Style zestawów drzwi/okien. Uwaga: Alternatywnie, wybierz na rysunku zestaw drzwi/okien i kliknij kolejno .
- Wybierz styl zestawu drzwi/okien, który ma zostać zmieniony.
- Kliknij zakładkę właściwości wyświetlania.
- Zaznacz opcję Plan i kliknij przycisk
. Uwaga: karta Płaszczyzna tnąca jest widoczna tylko w niektórych reprezentacjach wyświetlania, na przykład Plan. - Kliknij zakładkę Płaszczyzna tnąca i wybierz płaszczyznę cięcia, która ma być widoczna w każdej reprezentacji wyświetlania stylu zestawu drzwi/okien.
- Wpisz wartość parametru Wysokość płaszczyzny tnącej. Parametr wyznacza płaszczyznę tnącą, od której zostanie wprowadzone kreskowanie.
- Aby zdefiniować ściśle określoną płaszczyznę tnącą, kliknij przycisk Dodaj, po czym wpisz wysokość nowej płaszczyzny tnącej.

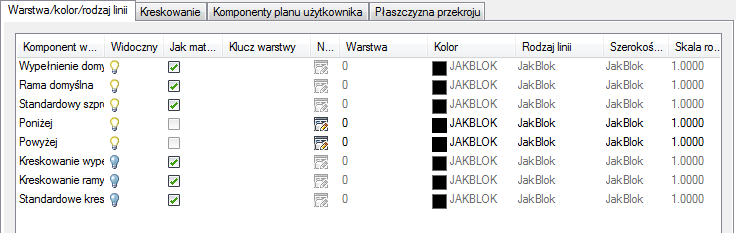

W przypadku dodania płaszczyzny tnącej... Wykonaj następujące czynności... na wysokości mniejszej niż wartość parametru Wysokość płaszczyzny tnącej obiekty będą wyświetlane z użyciem ustawień komponentu Poniżej płaszczyzny tnącej określonych na karcie Warstwa/kolor/rodzaj linii. na wysokości większej niż wartość parametru Wysokość płaszczyzny tnącej obiekty będą wyświetlane z użyciem ustawień komponentu Powyżej płaszczyzny tnącej określonych na karcie Warstwa/kolor/rodzaj linii.
- Kliknij dwa kolejne przyciski OK.
