Aby utworzyć element bryłowy typu płachta

Postępuj zgodnie z tą procedurą aby utworzyć element bryłowy Płachta. Płachta jest użyteczna przy pracy z modelem koncepcyjny terenu budowy. Można utworzyć polilinie i wieloboki AEC na różnych wysokościach, aby odzwierciedlić linie ukształtowania topograficznego, a następnie rozpiąć element bryłowy typu płachta nad poliliniami, aby wyświetlić kontury terenu.

Do generowania powierzchni terenu można wybrać siatkę regularną z gęstością siatki i rozmiarem elementu bryłowego zdefiniowanymi przez użytkownika albo siatkę nieregularną określoną przez podane krzywe i punkty (triangulacja Delaunaya).

Dla siatek nieregularnych można wybrać albo siatkę prostokątną z rozmiarami określonymi przez użytkownika (topografia będzie ekstrapolowana na podstawie danych wejściowych, jeżeli wybrany prostokątny region jest większy, niż pole powierzchni pokryte przez krzywe i punkty), lub siatka nieprostokątna, której wielkość powierzchni kształt są określone przez powierzchnię wyznaczoną przez podane jako dane wejściowe krzywe i punkty.

Uwaga: AutoCAD Architecture toolset wykorzystuje technologię Autodesk Civil 3D do definiowania powierzchni terenu. Ekstrapolacja terenu jest jednak używana wyłącznie w programie AutoCAD Architecture toolset.

Tworzenie elementu bryłowego Płachta

  1. Z palety narzędzi do brył, wybierz narzędzie Płachta.

    Alternatywnie można: kliknij kolejno kartę Narzędzia głównepanel Zbudujmenu rozwijane ProstopadłościanPłachta.

  2. Wybierz polilinie, powierzchnie i wielokąty AEC, które mają reprezentować kontury, a następnie naciśnij klawisz Enter.
  3. Określ, czy kontury źródłowe mają być usunięte po utworzeniu elementu bryłowego Płachta, a następnie naciśnij klawisz Enter.
  4. Określ, jaki typ siatki chcesz wygenerować.

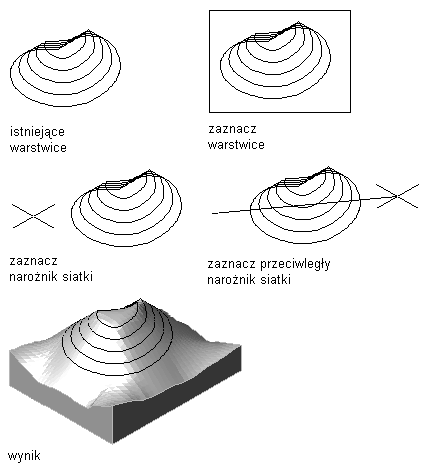

    Element, który chcesz uzyskać… Wykonaj następujące czynności…
    powierzchnia ze zdefiniowaną przez użytkownika gęstością siatki i rozmiarem elementu bryłowego (powierzchnia bez triangulacji) Wpisz t (Tak), aby wygenerować regularną siatkę [Tak/Nie].
    powierzchnia określona na podstawie podanych konturów i punktów (Triangulacja Delaunaya) Wpisz n (Nie), aby wygenerować regularną siatkę [Tak/Nie].
  5. Jeżeli chcesz wygenerować regularną siatkę, wykonaj następujące czynności:
    • Określ pierwszy narożnik siatki.
    • Określ naprzeciwległy narożnik siatki.
    • Określ podpodziały siatki w kierunku X.
    • Określ podpodziały siatki w kierunku Y.
    • Podaj grubość bazową utworzonego elementu bryłowego.
  6. Jeżeli generujesz nieregularną siatka, określ, czy chcesz, by była prostokątna czy nie:
    Element, który chcesz uzyskać… Wykonaj następujące czynności…
    siatka prostokątna Wpisz t (Tak), aby wygenerować prostokątną siatkę [Tak/Nie].
    siatka nieprostokątna Wpisz n (Nie), aby wygenerować prostokątną siatkę [Tak/Nie].
  7. Jeżeli chcesz wygenerować nieregularną, prostokątną siatkę, wykonaj następujące czynności:
    • Określ pierwszy narożnik siatki.
    • Określ naprzeciwległy narożnik siatki.
    • Podaj grubość bazową utworzonego elementu bryłowego.
    Uwaga: Jeżeli wybrane pole siatki rozciąga się poza wybrane kontury, topografia wynikowego elementu bryłowego jest ekstrapolowana na podstawie danych wejściowych.
  8. Jeśli ma być generowana nieregularna siatka nieprostokątna, wprowadź grubość bazową dla wynikowego elementu bryłowego i naciśnij klawisz Enter.
