Multiblok to obiekt programu AutoCAD Architecture toolset, który może mieć różne reprezentacje w różnych kierunkach obserwacji. Multibloki można tworzyć z bloków programu AutoCAD przedstawiających różne widoki niestandardowego obiektu tworzonego przez użytkownika.
Opis multibloków
Multibloki mogą reprezentować różne typy obiektów w programie AutoCAD Architecture toolset. Zwykle używane są do przedstawiania następujących elementów:
- mebli i armatury, np. stołów i zlewozmywaków;
- komponentów opisowych, takich jak chmurki wersji i symbole odporności ogniowej;
- etykiet zestawieniowych, takich jak numery drzwi.

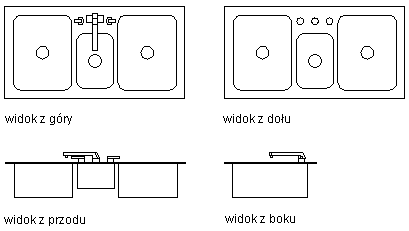

Multibloki mogą być wyświetlane w różny sposób w zależności od kierunku obserwacji i reprezentacji wyświetlania. Na przykład widok z góry bloku reprezentującego zlewozmywak może przedstawiać górną powierzchnię zlewozmywaka; widok z dołu może przedstawiać zlewozmywak widziany od spodu; analogicznie istnieć mogą reprezentację widoku z lewej, z prawej, z przodu i z tyłu. Ponadto można zdefiniować różne grupy wyświetlania dla poszczególnych reprezentacji wyświetlania, można zatem zdefiniować osobny zestaw widoków dla rzutu, a osobny dla widoku lustrzanego.
Multibloków można używać do wycinania fragmentów ścian, połaci i ścian kurtynowych. W tym celu tworzy się blok widoku reprezentujący obiekt przycinający. Blok stanowi obiekt, który zostanie odjęty od obiektów, z którymi przenika się multiblok. Można na przykład utworzyć multiblok reprezentujący świetlik i wskazać blok, który będzie odejmowany od połaci.
Predefiniowane multibloki
Foldery bibliotek programu AutoCAD Architecture toolset zawierają wstępnie zdefiniowane multibloki do różnych zadań projektowych, takie jak meble, urządzenia elektryczne, symbole opisowe, etykiety zestawieniowe i inne użyteczne elementy. Dostęp do tych multibloków uzyskuje się za pośrednictwem DesignCenter™.
