Procedura ta służy do tworzenia następujących elementów z ustawieniami określonymi przez użytkownika:
- Niezaczepione okna zwykłe
- Okna zwykłe w ścianach
- Okna narożne

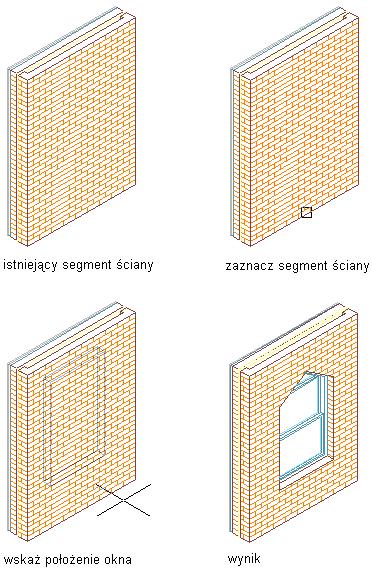

Dodawanie okna do ściany

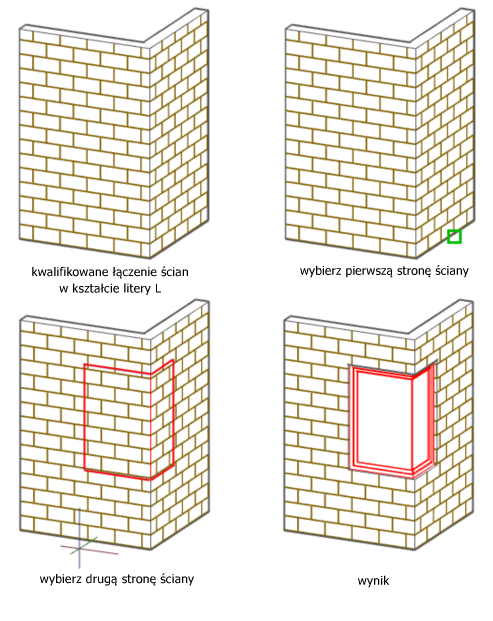

Dodawanie okna narożnego do łączenia ścian w kształcie litery L
Wskazówka: Aby zapewnić wyświetlanie palety Właściwości przed wybraniem narzędzia, kliknij kolejno
.
. - Otwórz paletę narzędzi i wybierz narzędzie Okno lub narzędzie Okno narożne.
W razie potrzeby przewiń paletę, aby wyświetlić żądane narzędzie.
Uwaga: Można również kliknąć
. Wyszukiwanie - Na palecie właściwości rozwiń pozycję Podstawowe, a następnie Ogólne.
- Wybierz styl okna.
- W polu Pomieszczenia otoczone obwiednią zdefiniuj, czy okno to może być użyte jako obiekt ograniczający dla pomieszczeń zespolonych.
Dostępne są trzy opcje:
- Tak: to okno można używać jako obiekt ograniczający dla pomieszczeń zespolonych.
- Nie: tego okna nie można używać jako obiektu ograniczającego dla pomieszczeń zespolonych.
- Według stylu: to okno będzie używać ustawień ograniczeń ze stylu okna.
- Rozwiń pozycję Wymiary.
- Określ rozmiar okna:
Aby... Wykonaj następujące czynności... użyć standardowego rozmiaru okna kliknij listę rozwijaną Rozmiary standardowe, a następnie wybierz rozmiar okna. użyć niestandardowego rozmiaru okna wprowadź wartości w polach Szerokość i Wysokość. Szerokość okna narożnego jest sumą szerokości 1 i szerokości 2. - Wprowadź wartość w polu Przyrost, jeśli jest to wymagane w przypadku zaznaczonego stylu i typu okna.
- Określ sposób pomiaru szerokości i wysokości okna:
Jeśli chcesz, by pomiar był wykonywany do: Wykonaj następujące czynności... zewnętrznej części ramy okna z listy rozwijanej Pomiar do wybierz ustawienie Na zewnątrz ramy. wewnętrznej części ramy okna z listy rozwijanej Pomiar do wybierz ustawienie Do wewnątrz ramy. środek obramowania okna Wybierz opcję Środek ramy w obszarze Zmierz do. - Wprowadź wartość w polach Procent otwierania lub Kąt otwarcia.
Zero oznacza zamknięte okno.
- Rozwiń pozycję Położenie.
- W przypadku umieszczania okna w ścianie określ położenie okna:
Aby... Wykonaj następujące czynności... umieścić okno w określonej odległości pomiędzy krawędzią otworu i końcem segmentu ściany dla opcji Położenie wzdłuż ściany wybierz ustawienie Odsuń/Środek i wprowadź wartość parametru Odsunięcie automatyczne. wyśrodkować okno na segmencie ściany dla opcji Położenie wzdłuż ściany wybierz ustawienie Odsuń/Środek i określ punkt w pobliżu środka segmentu ściany umieścić okno w dowolnym miejscu wzdłuż ściany kliknij opcję Położenie wzdłuż ściany i wybierz ustawienie Nieograniczony. - Określ, czy okno ma być dopasowane pionowo według poziomu parapetu, czy według poziomu nadproża:
Jeśli chcesz dopasować okno według... Wykonaj następujące czynności... poziomu parapetu dla opcji Dopasowanie pionowe wybierz ustawienie Parapet i wprowadź wysokość parapetu. poziomu nadproża dla opcji Dopasowanie pionowe wybierz ustawienie Nadproże i wprowadź poziom nadproża. - Określ punkt wstawienia okna niezaczepionego, okna lub okna narożnego w ścianie:
Jeśli chcesz wstawić... Wykonaj następujące czynności... okno niezaczepione naciśnij klawisz Enter, a następnie określ punkt wstawienia i kąt obrotu okna. okno w ścianie wybierz ścianę i określ punkt wstawienia wzdłuż ściany. okno narożne w ścianie wybierz kwalifikowane łączenie ścian w kształcie litery L. Określ punkt wstawienia w drugiej ścianie. Wskazówka: Istnieją dwie opcje wiersza polecenia ułatwiające wstawienie okna do danej lokalizacji: można przełączać punkt wstawiania okna z lewego (domyślny) na środkowy i do prawego, wprowadzając jedno- lub dwukrotnie znaki cy (zmiana miary). W przypadku okna zwykłego punkt wstawiania okna można mierzyć w odniesieniu do określonego punktu na rysunku, np. obramowania drzwi, wprowadzając znaki re (punkt odniesienia) i wybierając punkt, od którego mierzona będzie odległość.
