Procedura ta służy do dostosowania pozycji modyfikatora ściany dodanego do ściany. Postępując w ten sposób, można także dodawać i usuwać modyfikatory ścian. Można także graficznie dostosować pozycję modyfikatora ściany.
- Kliknij dwukrotnie ścianę, z modyfikatorem, który ma być zmieniony.
- Na palecie Właściwości kliknij kolejno opcję Zaawansowane
Arkusze. - Wybierz ustawienie dla pozycji Modyfikatory planu.
- W opcji Styl wybierz modyfikator ściany, który chcesz zmienić.
- W razie potrzeby wybierz inny styl modyfikatora lub nazwę komponentu i określ, do których stron modyfikator ma mieć zastosowanie.
- Wpisz wartość odsunięcia punktu początkowego i określ, czy odsunięcie ma miejsce od punktu początkowego, końcowego, czy symetrii ściany.
Ustawienia te określają punkt początkowy modyfikatora wzdłuż ściany. Można wpisać wartość ujemną, aby określić odsunięcie w kierunku przeciwnym do kierunku ściany.
Parametry położenia modyfikatora rzutu ściany
- Zmień położenie modyfikatora w pionie na komponencie ściany:
Aby... Wykonaj następujące czynności... określić początkową wysokość modyfikatora ściany wprowadź wartość odsunięcia początku elewacji i określ, czy odsunięcie ma zostać wykonane od góry ściany, wysokości bazowej ściany, linii wyrównania ściany, czy od dołu ściany. określić końcową wysokość modyfikatora ściany wprowadź wartość odsunięcia końca elewacji i określ, czy odsunięcie ma zostać wykonane od góry ściany, wysokości bazowej ściany, linii wyrównania ściany, czy od dołu ściany. Wpisz ujemną wartość odsunięcia, aby określić położenie w kierunku ziemi.
- Przeprowadź edycję ustawień określających wielkość i pozycję modyfikatora:
Aby... Wykonaj następujące czynności... umieścić modyfikator o zdefiniowanej w jego stylu wielkości wybierz opcję Użyj narysowanego rozmiaru. określić długość i głębokość modyfikatora na ścianie usuń zaznaczenie opcji Użyj narysowanego rozmiaru i wpisz wartości parametrów Długość i Głębokość. wykonać odbicie lustrzane modyfikatora w kierunku X wybierz opcję Odbicie X. wykonać odbicie lustrzane modyfikatora w kierunku Y wybierz opcję Odbicie Y. zmierzyć modyfikator do środka ściany wybierz opcję Pomiar do centrum. - Aby wykonać odbicie lustrzane modyfikatora w kierunku X, wybierz Lustro X.

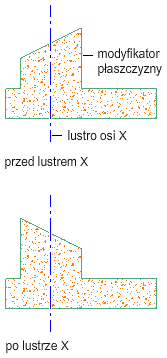

Odbicie lustrzane modyfikatora rzutu ściany w kierunku X
- Aby wykonać odbicie lustrzane modyfikatora w kierunku Y, wybierz Lustro Y.
Odbicie lustrzane modyfikatora rzutu ściany w kierunku Y
- Aby usunąć modyfikator, wybierz go i kliknij opcję
. - Kliknij przycisk OK.
