Narzędzi opisów używa się do tworzenia obiektów opisów odpowiadających określonym skalom opisu. Narzędzie opisu to personalizowane narzędzie programu AutoCAD Architecture toolset umożliwiające dodawanie następujących typów opisów do rysunków:
- Uwagi tekstowe w wielu wierszach
- Uwagi bazujące na symbolach z atrybutami
- Opisy odnośników w odwołaniach
- Uwagi w arkuszu
- Znaczniki opisowe

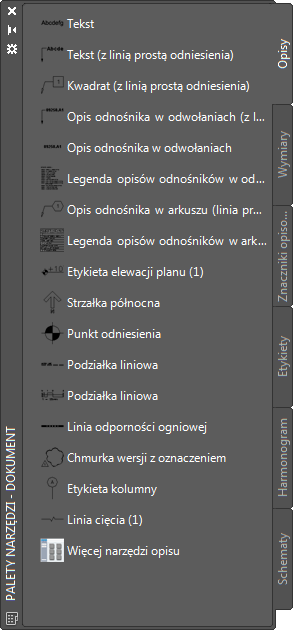

Narzędzia opisu znajdują się na karcie Opis palety narzędzi Dokument.
Obiekt opisu jest dowolnym obiektem, który bierze udział w skalowaniu opisu. AutoCAD Architecture toolset tworzy następujące obiekty opisu:
- Multibloki
- wymiary AEC
właściwości opisów multibloków pochodzą z definicji bloku. właściwości opisów wymiarów AEC pochodzą ze stylu wymiaru.
Poniżej wymieniono obiekty opisu utworzone przez program AutoCAD:
- tekst,
- WTekst
- Wymiary
- linie odniesienia,
- Odniesienia bloków
- Kreskowanie
Następujące style programu AutoCAD są jednocześnie charakteryzowane przez opisy:
- tekst,
- Wymiary
- Definicje bloków
- Wielolinie odniesienia

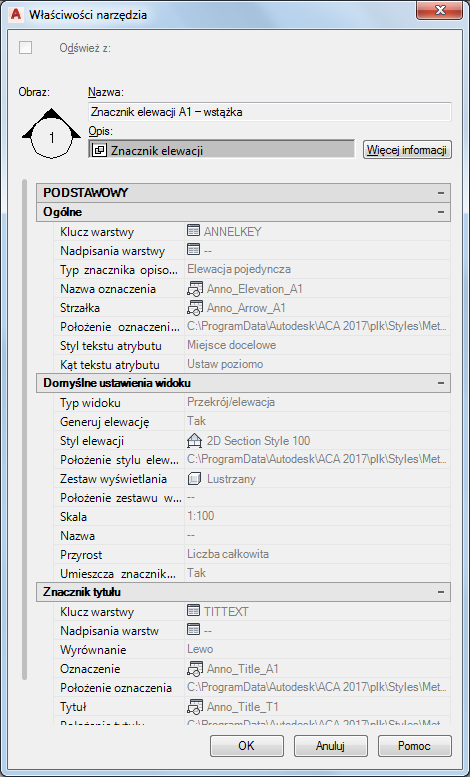

Typ opisu, jego wygląd i inne właściwości charakterystyczne są określane na podstawie edytowanych przez użytkownika wartości arkusza Właściwości narzędzia, który jest dostępny w menu kontekstowym określonego narzędzia.
