Procedura ta służy do edycji geometrii linii dachu lub podłogi w ścianie.
- Dodaj, zmodyfikuj lub usuń szczyty.
- Dodanie, modyfikacja lub usunięcie stopni
- Rzutowanie linii dachu lub podłogi na polilinię lub inne obiekty, takie jak dachy, połacie dachowe, połacie czy schody
- Utwórz niestandardowe właściwości linii dachu lub podłogi poprzez dodanie i dopasowanie wierzchołków i krawędzi.
- Odwróć linię dachu lub podłogi w ścianie bez odwracania samej ściany.
- Zapisz wszystkie zmiany w linii dachu lub podłogi w ścianie.
Ustawienia linii dachu i podłogi można również edytować w arkuszu Linia dachu/podłogi w palecie właściwości.

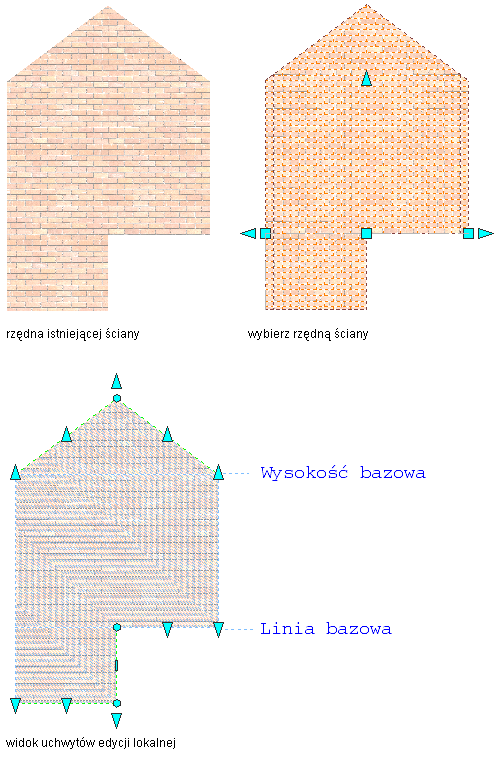

Wyświetlanie efektów edycji lokalnej uchwytów elewacji ściany
Uwaga: Aby wykonać rzutowanie linii dachu lub podłogi na polilinię, należy przed rozpoczęciem tej procedury narysować polilinię.
- Kliknij prawym przyciskiem myszy ścianę zawierającą linię dachu lub podłogi, którą chcesz zmodyfikować.
- Kliknij kolejno
. Utworzony zostanie profil tymczasowy, w którym można zmieniać geometrię linii dachu i podłogi.

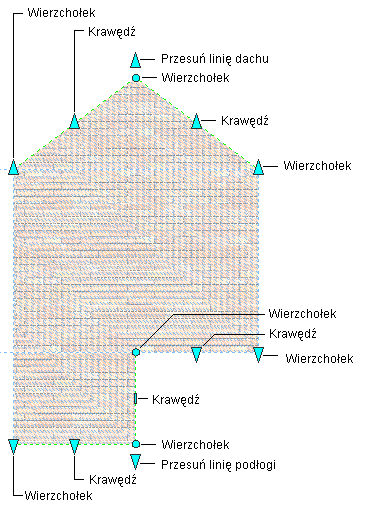

Uchwyty edycji lokalnej elewacji ściany
- Uwaga: Po wykonaniu zmian, aby wykonać kolejne zadania edycji, należy ponownie wybrać profil.Edycja profilu:
Aby... Wykonaj następujące czynności... dodać szczyt do linii dachu lub podłogi wybierz profil i kliknij kolejno .
Wybierz linię dachu lub linię podłogi. dodać stopień do linii dachu lub podłogi wybierz profil i kliknij kolejno .
Wybierz linię dachu lub linię podłogi. zmienić kształt linii dachu lub podłogi wybierz profil i użyj uchwytów Przesuń linię dachu, Przesuń linię podłogi, Wierzchołek i Krawędź w celu dostosowania kształtu. dodać wierzchołki do linii dachu lub podłogi wybierz profil i kliknij kolejno .
Wybierz punkt dla każdego nowego wierzchołka i naciśnij klawisz Enter. usunąć wierzchołki z linii dachu lub podłogi wybierz profil i kliknij kolejno
. Wybierz wierzchołki, które mają zostać usunięte, a następnie naciśnij klawisz Enter. wykonać rzutowanie linii dachu lub podłogi na polilinię wybierz profil i kliknij kolejno .
Wybierz linię dachu lub linię podłogi, a następnie wybierz polilinię. Naciśnij klawisz Enter, aby zachować geometrię, lub wprowadź t (Tak), aby ją usunąć. wykonać rzutowanie linii dachu lub podłogi na inny obiekt, na przykład schody czy dach wybierz profil i kliknij kolejno .
Wybierz linię dachu lub linię podłogi, a następnie wybierz obiekt. odwrócić kierunek linii dachu lub podłogi wybierz profil i kliknij kolejno .
Wybierz linię dachu lub linię podłogi. przywrócić linię dachu do wysokości bazowej ściany lub przywrócić linię podłogi do linii bazowej ściany wybierz profil i kliknij kolejno .
Wybierz linię dachu lub linię podłogi. Uwaga: Aby dodać szczyt lub stopień do linii dachu lub podłogi, która została zmodyfikowana, najpierw należy wybrać narzędzie Usuń i skasować istniejące ustawienia linii lub warunek linii podłogi. - Zapisz lub odrzuć zmiany:
Aby... Wykonaj następujące czynności... przywrócić linii dachu lub podłogi kształt sprzed edycji kliknij kolejno .
zapisać zmiany kliknij kolejno .
Ściana korzysta ze zmienionego profilu do definiowania własnej geometrii.
