Aby dodać zaczepienia do obiektów

Aby utworzyć zaczepienie do obiektu pomiędzy dwoma obiektami AEC, należy postępować zgodnie z poniższą procedurą.

1. Kliknij Karta Narzędzia główne panel Zbuduj lista rozwijana Narzędzia Przeglądarka elementów .
2. Przejdź do: Katalog typowych narzędziNarzędzia do układu parametrycznego i zaczepiania.
3. Wybierz narzędzie Zaczepienie do obiektu i przeciągnij je do obszaru roboczego.
   Uwaga: Alternatywnie, w wierszu polecenia wprowadź OBJECTANCHORATTACH.

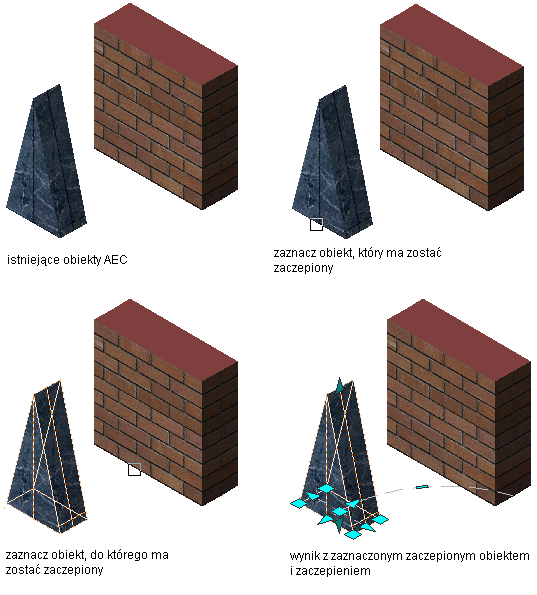

4. Wybierz obiekt AEC, który ma być zaczepiony do innego obiektu AEC, i naciśnij klawisz Enter.
5. Wybierz obiekt AEC pełniący rolę punktu zaczepienia.

   Zaczepienie do obiektu zostało utworzone. Po wybraniu obiektu zaczepionego widoczne jest połączenie kotwiczące.
