CLIPIT (Express Tool)

Przycina odnośniki zewnętrzne lub obrazy liniami i krzywymi.

Wyszukiwanie

Umożliwia przycięcie określonych fragmentów bloków, odnośników zewnętrznych, obrazów i obiektów przykrywających poprzez przycinanie lub usuwanie wyświetlania wszystkich innych obiektów zawierających polilinię, okrąg, łuk, elipsę, tekst, metatekst lub definicję atrybutu. Za pomocą narzędzia CLIPIT można użyć łuków, okręgów lub polilinii do zdefiniowania obwiedni tnącej dla bloków, odniesień zewnętrznych, obrazów i przykryć.

Narzędzie CLIPIT umożliwia przycinanie do zakrzywionych obwiedni dzięki aproksymacji segmentów łukowych szeregiem krótkich segmentów prostych. Można kontrolować dokładność aproksymacji segmentów łukowych przez określanie maksymalnej odległości między punktem środkowym danego segmentu a łukiem:

Wprowadzenie dużej wartości błędu skutkuje mniejszą liczbą segmentów i szybszym przetwarzaniem, ale łuki są mniej gładkie. I na odwrót: wprowadzenie bardzo niskiej wartości powoduje gładkie przycinanie wzdłuż łuków, ale podczas ponownego generowania zwiększone jest obciążenie wynikające z przetwarzania.

Wskazówka: Aby zwiększyć wydajność, podczas tworzenia rysunku wprowadź względnie wysokie wartości w wierszu Wprowadź maksymalny błąd odległości dla rozdzielczości łuków. Gdy użytkownik jest gotowy do wydruku rysunku, należy ponownie użyć narzędzia CLIPIT i określić niską wartość błędu dla rozdzielczości łuku w wierszu CLIPIT.

Przykład

Narysuj polilinię, okrąg lub łuk i wytnij fragment rzutu kondygnacji, do którego istnieją odniesienia zewnętrzne.

Wybierz okrąg jako obwiednię tnącą:

Wybierz odnośnik:

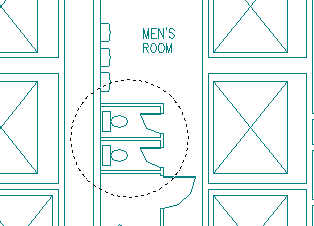

Odnośnik zostanie przycięty zgodnie z obwiednią tnącą w formie okręgu:

Plik

clipit.lsp
