TOLERANCJA (polecenie) Wyszukiwanie

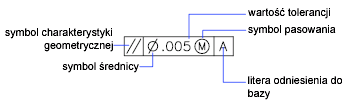

Symbol jest wstawiany do pola tekstowego Sym w oknie dialogowym Tolerancja geometryczna. Poniższa tabela opisuje każdy z symboli.
|
Symbole charakterystyki geometrycznej |
||
|---|---|---|
|
Symbol |
Charakterystyka |
Typ |
|
|
Pozycja |
Położenie |
|
|
Współśrodkowość lub współosiowość |
Położenie |
|
|
Symetria |
Położenie |
|
|
Równoległość |
Orientacja |
|
|
Prostopadłość |
Orientacja |
|
|
Kątowość |
Orientacja |
|
|
Walcowatość |
Forma |
|
|
Płaskość |
Forma |
|
|
Kołowość lub okrągłość |
Forma |
|
|
Prostoliniowość |
Forma |
|
|
Profil powierzchni |
Profil |
|
|
Profil linii |
Profil |
|
|
Bicie poprzeczne (promieniowe) |
Bicie |
|
|
Bicie całkowite |
Bicie |
