ALIGNSPACE (Express Tool)

Modyfikuje współczynnik nowego fragmentu i powiększenia widoku w rzutni układu na podstawie punktów dopasowania określonych w obszarze modelu i w obszarze papieru.

Wyszukiwanie

Można użyć tego narzędzia do przesuwania widoku w rzutni układu, dzięki czemu można ustawić go prawidłowo, w oparciu o jeden punkt w obszarze modelu i jeden punkt w obszarze papieru. Tego narzędzia można również użyć do przesuwania lub powiększania widoku w oparciu o dwa punkty w obszarze modelu i dwa punkty w obszarze papieru. Aby wybrać tylko jeden punkt w obszarze modelu, należy nacisnąć klawisz Enter przy drugim monicie obszaru modelu; następnie można dopasować go do jednego punktu w obszarze papieru. Ta opcja jest przydatna do dopasowania położenia widoku obszaru modelu bez zmiany współczynnika powiększenia rzutni układu.

Uwaga: Punkty określone w obszarze modelu są dopasowane do punktów określonych w obszarze papieru. Korygowane są również: współczynnik powiększenia i obrót LUW, aby dostosować je do określonych punktów.

Przykład

Na przykład, aby dopasować okrąg w obszarze modelu do wymiaru w obszarze papieru, możesz wykonać następujące czynności:

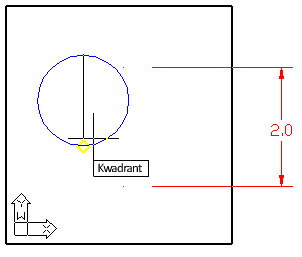

Określ dwa punkty w obszarze modelu:

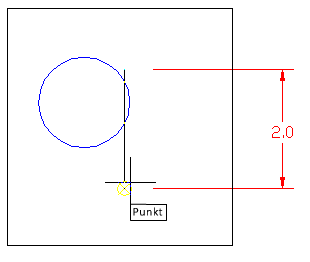

Określ dwa punkty w obszarze papieru:

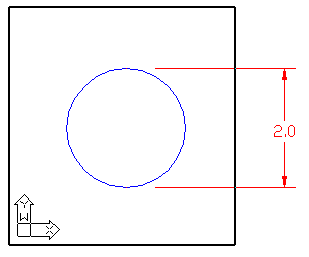

Okrąg zostanie dopasowany do wymiaru w obszarze papieru:

Plik

aspace.lsp
