Można zmienić właściwości dowolnego narzędzia z palety narzędzi.
Gdy narzędzie znajduje się na palecie narzędzi, można zmienić jego właściwości. Przykładowo, można zmienić skalę wstawienia bloku lub kąt wzoru kreskowania.

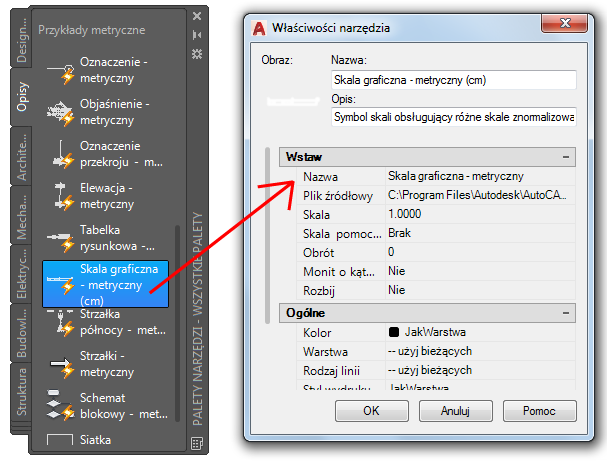

Okno dialogowe Właściwości narzędzia, dostępne w menu skrótów każdego narzędzia, zawiera następujące grupy właściwości:
- Polecenie. Steruje wyświetlaniem menu rozwijanego narzędzia i ciągu poleceń narzędzia.
- Tabela. Steruje stylem tabeli, liczbą wierszy i kolumn oraz kierunkiem przepływu.
- Właściwości Wstaw, Dołącz lub Wzór. Steruje właściwościami charakterystycznymi obiektu, np. skalą, obrotem i kątem.
- Właściwości Ogólne. Zastępuje bieżące ustawienia właściwości rysunku, takie jak warstwa, kolor i rodzaj linii.
Dodatkowe ustawienia sterują właściwościami kamery i przycinania, cechami charakterystycznymi oświetlenia oraz stylami wizualnymi (niedostępne w programie AutoCAD LT).
Można rozwijać i zwijać kategorie, klikając przyciski strzałek.
Modyfikowanie ikon narzędzi
Obraz narzędzia można zaktualizować na kilka sposobów:
- Określ inną ikonę. Można zastąpić ikonę narzędzia określonym obrazem. Jest to przydatne, gdy ikony generowane automatycznie są zbyt trudne do rozpoznania.
- Aktualizuj ikonę generowaną z bloku, odnośnika zewnętrznego lub obrazu rastrowego. Ikona bloku, odnośnika zewnętrznego lub obrazu rastrowego na palecie narzędzi nie jest automatycznie aktualizowana wraz ze zmianą jego definicji.
Określanie zmian właściwości narzędzi
W oknie dialogowym Właściwości narzędzia znajdują się obszary do zmiany właściwości. Ta funkcja może zaoszczędzić czas i zredukować błędy przez automatyczne ustawienie właściwości podczas używania narzędzi do tworzenia określonych obiektów.
Przykładowo zmiany właściwości warstwy wpływają na kolor, rodzaj i szerokość linii, styl wydruku oraz przezroczystość. Jeśli kreskowanie ma zostać umieszczone na określonej warstwie, bez względu na bieżące ustawienie warstwy zmiany właściwości są rozwiązywane w następujący sposób:
- Jeśli rysunek nie zawiera warstwy, zostanie ona utworzona automatycznie przy wstawianiu narzędzia.
- Jeśli warstwa, do której dodawane są elementy, jest wyłączona lub zablokowana, zostaje tymczasowo odblokowana lub włączona.
