Znaczniki środka i osie symetrii (maj 2018)

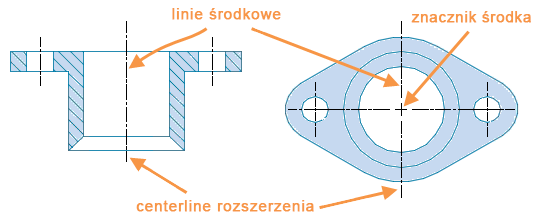

Aktualizacja tematu: uaktualnienie obrazów osi symetrii. Znaczniki środka i linie środkowe są używane jako odniesienia wymiarowania środków otworów i osie symetrii.

Znaczniki środka i linie środkowe są obiektami zespolonymi. W przypadku przesunięcia lub modyfikacji zespolonych obiektów znaczniki środka i osie symetrii są odpowiednio dostosowywane. To zespolenie znaczników środka i linii środkowych z obiektami można wyłączać i ponownie włączać.

Znaczniki środka

Znacznik środka tworzy się, aby wskazać środek okręgu lub łuku.

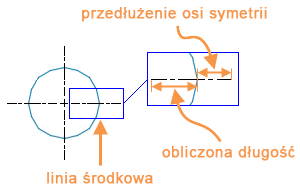

Można kontrolować wielkość znacznika środka oraz skalę i czcionkę przedłużeń linii środkowej. Można również wyłączyć przedłużenie linii środkowej.

Osie symetrii

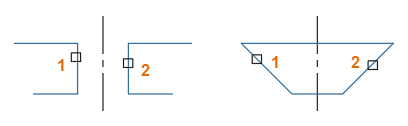

Aby utworzyć zespoloną linię środkową, należy wybrać dwa segmenty linii.

Linia środkowa jest rysowana przez pozorne środki odległości między punktami początkowymi i końcowymi dwóch wybranych linii. W przypadku wybrania linii nierównoległych oś symetrii jest rysowana między pozornym punktem przecięcia i punktami końcowymi wybranych linii.

Oś symetrii przecina w połowie kąt dwóch przecinających się linii. W tym przykładzie położenie punktów wybierania definiuje kierunek osi symetrii.

Ograniczenia

Zestaw elementów znacznik środka i oś symetrii jest najbardziej odpowiedni do następujących metod:

• Rysunki, które będą drukowane lub publikowane z obszaru modelu.
• Rysunki, które są opisane w obszarze papieru.

Obsługa zarówno skalowania opisowego, jak i stylu wymiaru jest niedostępna.
