Polecenie AMCARRAY umożliwia oznaczenie obiektów do ustawienia w szyk w momencie wstawiania.
Liczba kopii do utworzenia i inne parametry są obliczane w momencie wstawienia. Po ustawieniu Edytora elementów jako aktywnego elementu konieczne będzie tylko oznaczenie obiektów do ustawienia w szyk. Podczas oznaczania obiektów w programie AutoCAD Mechanical toolset będą wyświetlane monity o umieszczenie ikon szyku konstrukcji (
) w obszarze rysunku. Jeśli później ma zostać wybrany szyk do zmiany, należy kliknąć tę ikonę, co spowoduje wybranie danego szyku.

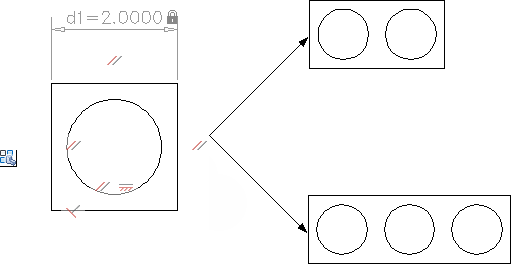

Zwróć uwagę na tę ilustrację przedstawiającą płytkę z otworami. Otwory są oznaczone jako obiekty przeznaczone do operacji ustawiania w szyk w czasie wstawiania. Po wstawieniu płytki do rysunku w oknie dialogowym Wybór rozmiaru zostanie wyświetlony monit o parametry szyku. Po określeniu parametrów szyku w programie AutoCAD Mechanical toolset zostanie narysowana płytka z odpowiednią liczbą otworów.
W razie potrzeby można ustawić część/element tak, aby nie były wyświetlane monity o liczbę otworów i aby parametr ten był automatycznie obliczany przez program AutoCAD Mechanical toolset. To zachowanie można osiągnąć przez dodanie parametrów (w tym przypadku liczby otworów) do Tabeli rodziny. Następnie należy przypisać wartość do parametrów szyku w każdym wierszu. Dzięki temu w momencie wstawienia lub zmiany wielkości części albo elementu liczba otworów będzie obliczana automatycznie.
W większości przypadków nie wszystkie parametry szyku powinny zmieniać się wraz z rozmiarem. Dla tych parametrów wartości można ustawić jako stałe i skonfigurować tak, aby nie były wyświetlane w oknie dialogowym wyboru rozmiaru.
Nazwy domyślnie przypisywane do parametrów szyku zazwyczaj nie mają sensu w kontekście tworzonej części/tworzonego elementu. Dlatego program AutoCAD Mechanical toolset umożliwia zmianę nazwy parametrów szyku podczas oznaczania obiektu do wykonania operacji ustawiania w szyk. Nazwę parametru szyku można zmienić również później przez wybranie ikony odpowiadającej szykowi i zmianę jej nazwy na palecie Właściwości.
