Symbole zbieżności i pochylenia — informacje (AutoCAD Mechanical Toolset)

Symbole zbieżności i pochylenia odzwierciedlają stopień zbieżności i pochylenia jako stosunki, wartości procentowe lub kody, takie jak znaki alfabetu Morse'a.

Symbol oznacza pochylenie, a symbol – nachylenie.

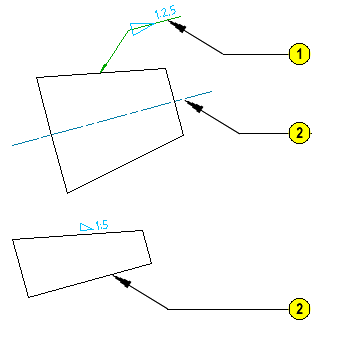

Symbol Legenda
  1. Linia odniesienia
  2. Od bazy

Program AutoCAD Mechanical toolset może stwierdzić, czy opisywany obiekt jest pochyleniem czy zbieżnością, i automatycznie obliczyć stopień nachylenia/zbieżności. Aby program AutoCAD Mechanical toolset mógł to wykonać, należy wybrać linię bazową i dołączyć symbol do obiektu pochylenia/zbieżności, gdy program AutoCAD Mechanical toolset wyświetli stosowny monit. Jeśli linia bazowa nie zostanie wybrana, program AutoCAD Mechanical toolset uzna, że pochylenie zostanie określone ręcznie.

Gdy wybierzesz obiekt stożkowy/nachylenie, w obszarze rysunku pojawi się podgląd symbolu. Orientacja symbolu wraz z ruchem krzyży nitkowych zmienia się automatycznie. Można umieścić symbol z linią odniesienia (typowe dla symbolu pochylenia) lub bez linii odniesienia, wzdłuż nachylenia (typowe dla symbolu nachylenia).

Gdy po wyświetleniu przez program AutoCAD Mechanical toolset monitu użytkownik wybierze prawidłową linię bazową, program AutoCAD Mechanical toolset automatycznie wyrówna linię odniesienia symboli pochylenia do linii bazowej, tak aby były równoległe. Jeśli nie wybierzesz linii bazowej, możesz ręcznie wyrównać linię odniesienia i wybrać z listy odpowiedni symbol po umieszczeniu symbolu w obszarze rysunku.

Program AutoCAD Mechanical toolset umożliwia wybieranie specjalnych znaków z listy rozwijanej (na przykład symbolu stopnia) i wstawianie ich do tekstu wymiaru. Opcjonalnie możesz wyświetlić tekst wymiarowy jako teoretycznie dokładną wartość.

Automatyczne obliczanie nachylenia jest dostępne jedynie w czasie tworzenia symbolu. Program AutoCAD Mechanical toolset domyślnie wyświetla obliczoną wartość, ale można ją zastąpić. Po zastąpieniu obliczona wartość jest wciąż dostępna za pośrednictwem listy rozwijanej. Ta funkcja pozwala w razie potrzeby przywrócić obliczoną wartość. Menu rozwijane nie jest dostępne podczas edycji symbolu już umieszczonego w obszarze rysunku.

Obsługiwane normy rysunkowe
